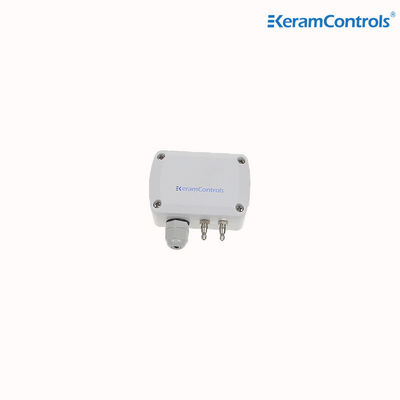

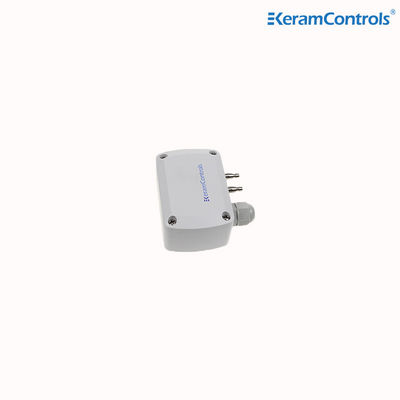

سنسور فشار هوای دیفرانسیل IP65 سنسور اختلاف فشار هوا برای سیستم HVAC
| سیگنال خروجی: | 4-20 میلی آمپر (2 سیم) | دمای ذخیره سازی: | -40…+60℃ |
|---|---|---|---|
| مصرف برق: | 1.5 وات | دقت: | <±1٪ FS@-5 تا +65 ℃ |
| دمای عملیاتی: | -20 ··· +70 درجه سانتی گراد | ||
| برجسته کردن |
حسگر فشار هوا با تفاوت 20mA,2 سنسور فشار دیفایر,سنسور فشار ip65,2wire Diff Pressure Sensor,IP65 Diff Pressure Sensor |
||
سنسور فشار هوا متغیر سنسور فشار متغیر
توضیحات
اصول کار فرستنده فشار دیفرانسیل فشار دیفرانسیل گرفته شده توسط قطعات استاندارد (نوزل ها، صفحه های حفره،لوله های ونتوری) به دیافراگم عایق در هر دو طرف فرستنده از طریق لوله های فشار در هر دو طرف فرستنده فشار فرقی، و سپس سیگنال فشار دیفرانسیل را از طریق مایع مهر و موم (سیلیکون روغن، روغن فلور) در دیافراگم به عنصر اندازه گیری منتقل می کند،و سپس عنصر اندازه گیری سیگنال فشار دیفرانسیل را به سیگنال الکتریکی مربوطه تبدیل می کند و آن را به کنورتر منتقل می کند، در نهایت، پس از پردازش توسط تقویت کننده عملیاتی و سایر واحدها به سیگنال های الکتریکی استاندارد (1 ~ 5V ، 4 ~ 20mA) تبدیل می شود.
به طور کلی، محل نصب فرستنده فشار دیفرانسیل از اتاق کنترل دور است.سیگنال جریان استاندارد 4 ~ 20mA معمولا به عنوان سیگنال انتقال استفاده می شود، و سیگنال تماس در اتاق کنترل 1 ~ 5V می شود.
ویژگی
- محدوده از -25/+25Pa تا -10000/+10000Pa (بر اساس مدل ها)
- کالیبراسیون دستی اتوماتیک صفر
- ولتاژ، جریان، خروجی سیگنال دیجیتال
- دقت استاندارد < ± 1٪ FS
- حفاظت از خانه IP65
- هنگامی که ≤100Pa، دقت<±3%FS±2Pa
درخواست
- سیستم HVAC
- اتاق های تمیز داروسازی
- اتاق های تمیز الکترونیکی
- اتاق های تمیز پزشکی
- ساختمان های تجاری
- مرکز حمل و نقل عمومی
داده های فنی
| مدل | KDP110 |
| واحدهای اندازه گیری | بابا2O,inWG,mmHG,KPa,mbar |
| دقت | <±1% FS@-5 تا +65°C |
| زمان پاسخ | 0.5s |
| ثبات تکراری | ±0.01٪ در FS /سال |
| قطعنامه | 0.1 Pa؛ 0.1 mmH2O: 0.01mbar: 0.01mmHG |
| رسانه ها | هوا و گاز های خنثی |
| دمای کار | -20...+70 درجه سانتیگراد |
| دمای ذخیره سازی | -40... +60 درجه سانتیگراد |
| مصرف برق | <1.5W |
| تحمل بیش از فشار | x15 |
| منبع برق | 16 ~ 30VAC / DC (3 سیم) / 18 ~ 30VDC (2 سیم) |
| سیگنال خروجی | 4-20mA ((۲ سیم) |
| 4 تا 20mA ((3 سیم) | |
| 0~5V/0~10VDC ((3 سیم) | |
| RS-485 | |
| سفارشی | |
| اتوماتیک صفر | کالیبراسیون دستی |
| مواد مسکن | PC&ABS، UL94V-0 |
| کلاس حفاظت | IP65/NEMA4 |
| غده کابل | M16*1.5 |
ابعاد
تنظیم محدوده اندازه گیری
تنظیمات خروجی ((۳ سیم مدل)
اصلاح دستی نقطه صفر
راهنمای سفارشe
KDP110-Range-Output
| مدل | محدوده | تولید | ||
| KDP110 | -100~+100Pa | (1) | 4-20mA ((۲ سیم) | (ه) |
| -1000~+1000Pa | (2) | 4-20mA ((3 سیم) | (F) | |
| -2000~+2000Pa | (3) | 0-5/0-10V ((3 سیم) | (G) | |
| -10000 ~ +10000Pa | (4) | RS-485 | (H) | |
| سفارشی | ||||
DPT فشار فرقی فرستنده صفحه نمایش LCD 0.5s زمان پاسخ
Dpt انتقال دهنده فشار فرقی برای هوا و گاز های خنثی
