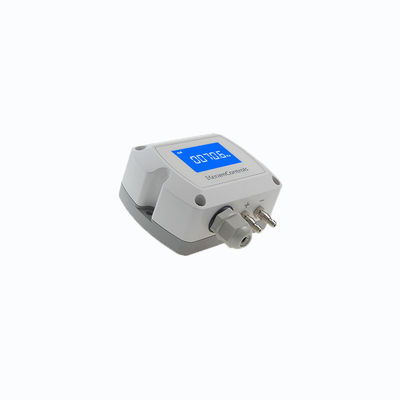

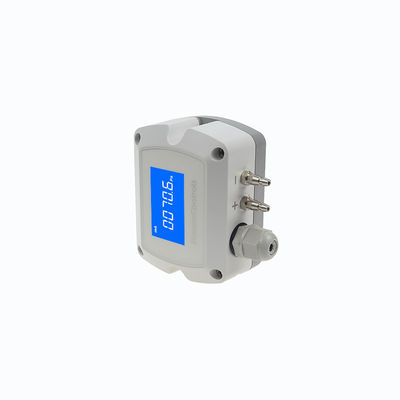

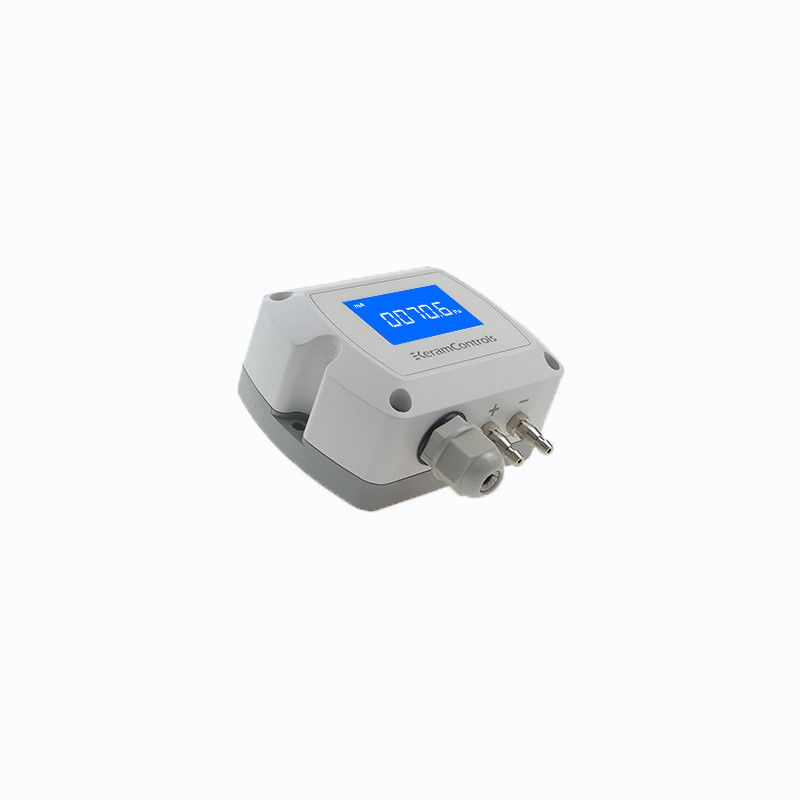

سنسور فشار دیفرانسیل دیجیتال IP65 برای سیستم HVAC
| رسانه ها: | هوا و گازهای خنثی | صفر خودکار: | کالیبراسیون دستی |
|---|---|---|---|
| کلاس حفاظت: | IP65/NEMA 4 | دقت: | <±1٪ FS@-5 تا +65 ℃ |
| دمای عملیاتی: | -20 ··· +70 درجه سانتی گراد | حفاظت از مسکن: | IP65 |
| برجسته کردن |
سنسور فشار دیفرانسیل دیجیتال IP65,سنسور فشار دیفرانسیل HVAC DPT,IP65 دنده فشار دیفرانسیل دیجیتال,HVAC DPT Differential Pressure Sensor,IP65 Digital Differential Pressure Transducer |
||
سنسور فشار دیفرانسیل دیجیتال
توضیحات
The working principle of the micro-differential pressure sensor The two pressures of the micro-differential pressure sensor enter the high and low pressure chamber and act on the isolation diaphragms on both sides of the element آنها به هر دو طرف دیافراگم اندازه گیری از طریق دیافراگم عایق و مایع پرکننده در عنصر منتقل می شوند.دیافراگم اندازه گیری و الکترودها در ورق های عایق بندی در هر دو طرف تشکیل یک خازن.
هنگامی که فشار در هر دو طرف متناقض است، جابجایی دیافراگم اندازه گیری می شود و جابجایی آن متناسب با تفاوت فشار است.بنابراین ظرفیت در هر دو طرف برابر نیستاین به یک سیگنال متناسب با فشار از طریق نوسان و دمودولاسیون تبدیل می شود.اصل کار فرستنده فشار و فرستنده فشار مطلق همان است که از سنسور فشار فرقی میکروتفاوت این است که فشار اتاق کم فشار فشار جوی یا فشار خلاء است.کنورتر A / D جریان دمودولار را به یک سیگنال آنالوگ تبدیل می کند که توسط میکروکنترلر برای قضاوت در مورد ارزش فشار ورودی استفاده می شود. میکروپروسسر کنترل عملکرد فرستنده. علاوه بر این آن را حسگر خطی. تنظیم مجدد محدوده تشخیص. محاسبه واحد مهندسی تبدیل، خنک کننده، باز کردن، حسگر تراش،تشخیص و ارتباطات دیجیتال.
ویژگی
- محدوده از -25/+25Pa تا -10000/+10000Pa (بر اساس مدل ها)
- کالیبراسیون دستی اتوماتیک صفر
- ولتاژ، جریان، خروجی سیگنال دیجیتال
- دقت استاندارد < ± 1٪ FS
- حفاظت از خانه IP65
درخواست
- سیستم HVAC
- اتاق های تمیز داروسازی
- اتاق های تمیز الکترونیکی
- اتاق های تمیز پزشکی
- ساختمان های تجاری
- مرکز حمل و نقل عمومی
داده های فنی
| مدل | KDP210 |
| واحدهای اندازه گیری | بابا2O,inWG,mmHG,KPa,mbar |
| دقت | <±1% FS@-5 تا +65°C |
| زمان پاسخ | 0.5s |
| ثبات تکراری | ±0.01٪ در FS /سال |
| قطعنامه | 0.1 Pa؛ 0.1 mmH2O: 0.01mbar: 0.01mmHG |
| رسانه ها | هوا و گاز های خنثی |
| دمای کار | -20...+70 درجه سانتیگراد |
| دمای ذخیره سازی | -40... +60 درجه سانتیگراد |
| مصرف برق | <1.5W |
| تحمل بیش از فشار | x15 |
| منبع برق | 16 ~ 30VAC / DC (3 سیم) / 18 ~ 30VDC (2 سیم) |
| سیگنال خروجی | 4-20mA ((۲ سیم) |
| 4 تا 20mA ((3 سیم) | |
| 0~5V/0~10VDC ((3 سیم) | |
| RS-485 | |
| سفارشی | |
| اتوماتیک صفر | کالیبراسیون دستی |
| مواد مسکن | PC&ABS، UL94V-0 |
| کلاس حفاظت | IP65/NEMA4 |
| نمايش | صفحه نمایش LCD با نور پس زمینه ((4-20mA 2 سیم بدون نور پس زمینه) |
| غده کابل | M16*1.5 |
ابعاد ((ملی متر)
تنظیم محدوده اندازه گیری
تنظیمات خروجی ((۳ سیم مدل)
اصلاح دستی نقطه صفر
راهنمای سفارشe
KDP210-Range-display-output (خروجی نمایشگر محدوده)
| مدل | محدوده | نمايش | خروجی | |||
| KDP210 | -100~+100Pa | (1) | چراغ پشتی LCD | (د) | 4-20mA ((۲ سیم) | (ه) |
| -1000~+1000Pa | (2) | 4-20mA ((3 سیم) | (F) | |||
| -2000~+2000Pa | (3) | 0-5/0-10VDC (3 سیم) | (G) | |||
| -10000 ~ +10000Pa | (4) | RS-485 | (H) | |||
| سفارشی | ||||||
