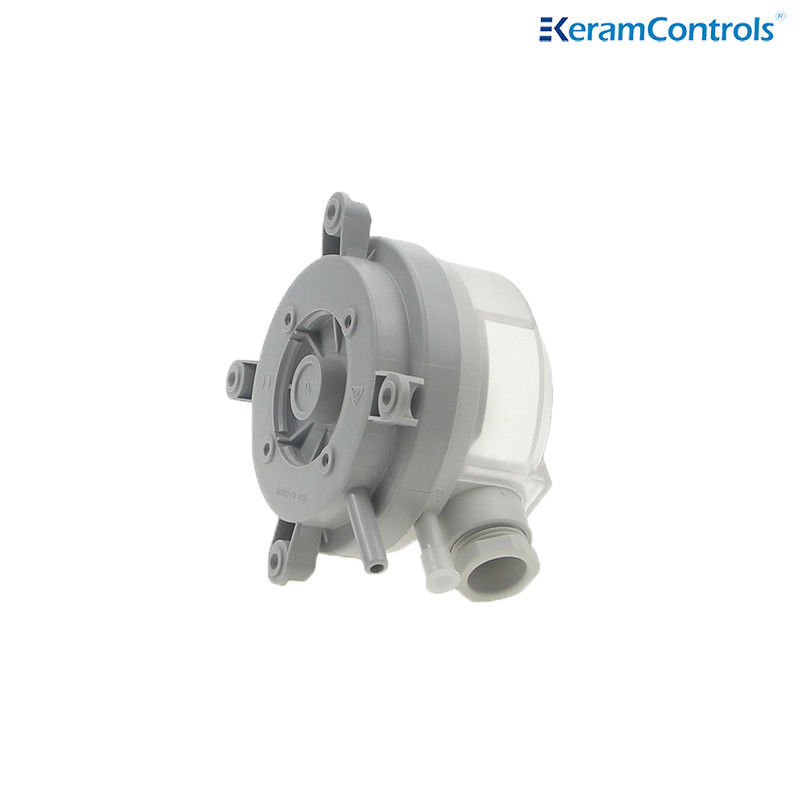

سوئیچ فشار دیفرانسیل هوا 20-200Pa کلید میکرو فشار هوا قابل تنظیم
محل تولید:
چین
نام تجاری:
Keramcontrols
گواهینامه:
CE,RoHS
شماره مدل:
QAD
حداقل مقدار سفارش:
10
| مدل: | QAD | تنظیم تماس: | SPDT |
|---|---|---|---|
| رسانه ها: | هوا، گازهای غیر قابل احتراق و غیر تهاجمی | حداکثر فشار عملیاتی: | 10 کیلوپا |
| موقعیت نصب: | دیافراگم در هر صفحه عمودی | درجه حفاظت: | IP54 (با پوشش) |
| دمای عملیاتی: | -40 تا 85 درجه سانتیگراد | ||
| برجسته کردن |
سوئیچ فشار دیفرانسیل هوا 20Pa,سوئیچ فشار فرقی هوا قابل تنظیم,IP54 سوئیچ هوا با فشار کوچک,Adjustable Air Differential Pressure Switch,IP54 Micro Pressure Air Switch |
||
توضیحات محصول
سوئیچ فشار دیفرانسیل هوا 20-200Pa سوئیچ فشار هوایی تنظیم پذیر
توضیحات
سوئیچ فشار هوا استفاده می شود برای کنترل فشار هوا برای فیلترها، فن ها، کانال های هوا، سیستم های تهویه مطبوع و تهویه مطبوع.این سوئیچ فشار به ویژه برای عملکرد کنترل و ایمنی در سیستم های تهویه مطبوع مناسب است، که سیگنال توقف فن و سیگنال فیلتر کثیف را ارائه می دهد.
مشخصات فنی
| مدل | QAD |
| رسانه ها | هوا، گاز های غیر قابل احتراق و غیر تهاجمی |
| حداکثر فشار عملیاتی | 10kPa |
| موقعیت نصب | دیافراگم در هر سطح عمودی |
| درجه حفاظت | IP54 ((با پوشش) |
| دمای کار | -40°C تا 85°C |
| تنظیمات تماس | SPDT |
| درجه بندی الکتریکی | مقاومت: اولیه: < 50 میلیومتر |
| جریان1.5A مقاومت ((0.4A تحرک) 250V | |
| اتصال برق | 6.3x0.8 تیغه 46244 یا پایانه های پیچ |
| مواد | خانه:ABS |
| رابط های لوله: ABS | |
| غشا: سیلیکون | |
| پوشش کابل:PVC | |
| وزن | 0.15kg ((0.35kg با لوله انعطاف پذیر) |
| ارتباط | φ6.0mm برای اتصال لوله |
| تایید | UL,CE,RoHS |
ابعاد ((ملی متر)
اتصال نصب
کنترل کننده های فشار هوا سری QAD برای موقعیت عمودی در کارخانه کالیبراسیون شده اند. اگر افقی نصب شوند، این امر بر نقطه سوئیچ به شرح زیر تأثیر می گذارد:
• با پوشش به سمت بالا، نقطه سوئیچ 15Pa بالاتر از مقیاس است.
• با پوشش به سمت پایین، نقطه سوئیچ 15Pa پایین تر از مقیاس است.
يادداشت:با فشار کمتر از 50Pa، به صورت زیر و رو نصب نکنید!
سیم کشی الکتریکی
طیف محصولات
| مدل | محدوده فشار | تفاوت | تحمل |
| QAD-1 | 20 تا 200Pa | 10Pa | ±15٪ |
| QAD-2 | 30 تا 300Pa | 10Pa | ±15٪ |
| QAD-3 | 40 تا 400Pa | 20Pa | ±15٪ |
| QAD-4 | 50 تا 500Pa | 20Pa | ±15٪ |
| QAD-5 | 200 تا 1000Pa | 100Pa | ±15٪ |
| QAD-6 | 500 تا 2500Pa | 150Pa | ±15٪ |
| QAD-7 | 1000 تا 5000Pa | 250Pa | ±15٪ |
- عملکردهای ذکر شده در این ورق می توانند بدون هیچ اطلاع قبلی به دلیل بهبود طراحی تغییر کنند.
