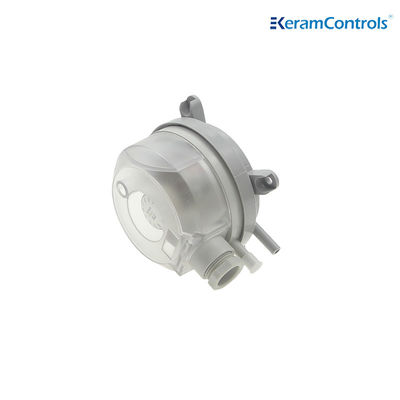

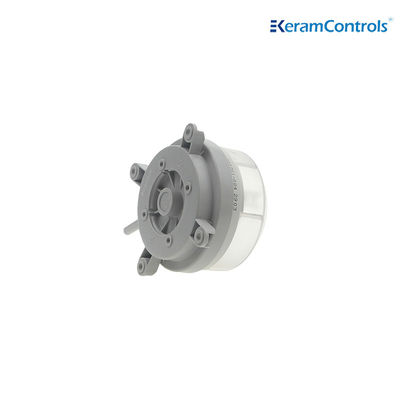

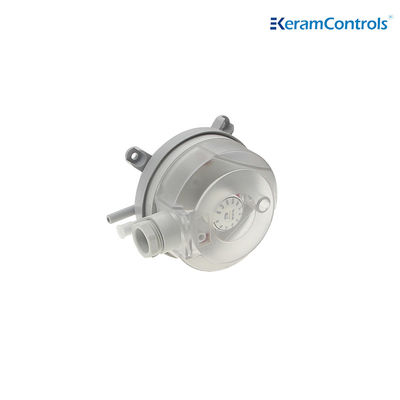

-40~85°C IP54 تغییر فشار هوا
| مدل: | QAD | تنظیم تماس: | SPDT |
|---|---|---|---|
| رسانه ها: | هوا، گازهای غیر قابل احتراق و غیر تهاجمی | حداکثر فشار عملیاتی: | 10 کیلوپا |
| موقعیت نصب: | دیافراگم در هر صفحه عمودی | درجه حفاظت: | IP54 (با پوشش) |
| دمای عملیاتی: | -40 تا 85 درجه سانتیگراد | ||
| برجسته کردن |
کلید فشار هوا IP54,سوئیچ فشار هوا با تفاوت 10kPa,سوئیچ های فشار فرقی SPDT,10kPa Differential Air Pressure Switch,SPDT Differential Pressure Switches |
||
-40~85°C IP54 تغییر فشار هوا
توضیحات

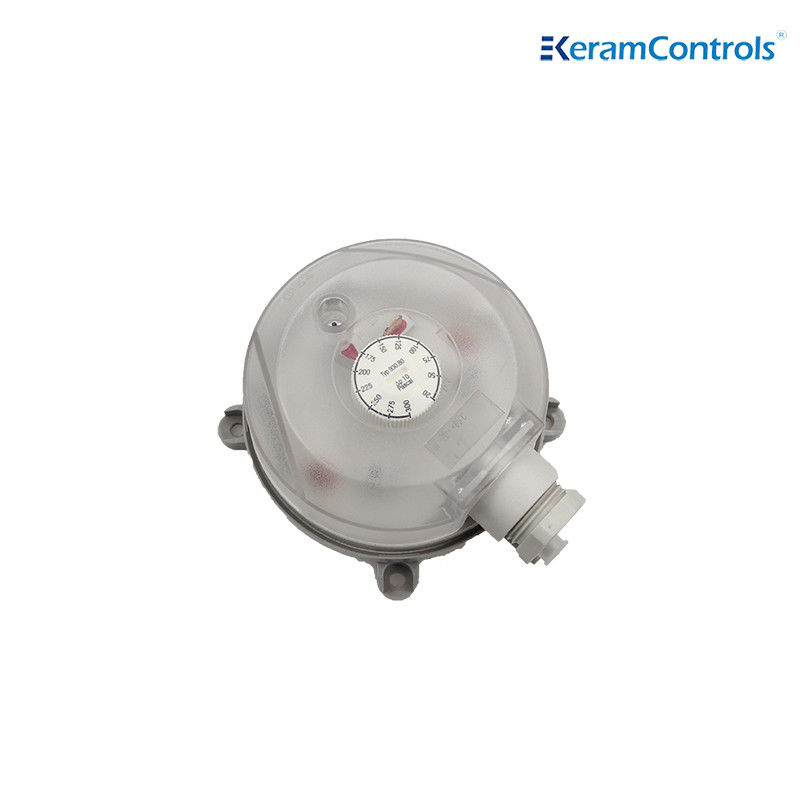

سوئیچ های فشار دیفرانسیل سری QAD سوئیچ های فشار عمومی هستند که برای برنامه های HVAC و مدیریت انرژی طراحی شده اند. این سوئیچ های فشار می توانند برای حس مثبت استفاده شوند.منفی، یا فشار های هوایی متفاوت در صورت استفاده در ارتباط با یک لوله نمونه گیری DBZ-06، A/SPT یا A/VPT سری. محفظه پلاستیکی ضد آب و هوا با درجه بندی NEMA 3 (IP54) حاوی یک On/Off،یک سوئیچ کوچک تک مرحله ای و دو اتاق فشار که با یک دیافراگم سیلیکونی جدا شده اندمحفظه همچنین حاوی یک نوت آوت لوله 1⁄2 ′′ و محافظ در برابر تماس تصادفی با پیچ های پایانی سوئیچ فعال و همچنین دکمه تنظیم نقطه تنظیم خطی کالیبر شده کارخانه است.نقطه تنظیم می تواند بدون مقایسه با یک میدان سنج تنظیم شود، مانومتر یا مگن هلیک.
مشخصات فنی
| مدل | QAD |
| رسانه ها | هوا، گاز های غیر قابل احتراق و غیر تهاجمی |
| حداکثر فشار عملیاتی | 10kPa |
| موقعیت نصب | دیافراگم در هر سطح عمودی |
| درجه حفاظت | IP54 ((با پوشش) |
| دمای کار | -40°C تا 85°C |
| تنظیمات تماس | SPDT |
| درجه بندی الکتریکی | مقاومت: اولیه: < 50 میلیومتر |
| جریان1.5A مقاومت ((0.4A تحرک) 250V | |
| اتصال برق | 6.3x0.8 تیغه 46244 یا پایانه های پیچ |
| مواد | خانه:ABS |
| رابط های لوله: ABS | |
| غشا: سیلیکون | |
| پوشش کابل:PVC | |
| وزن | 0.15kg ((0.35kg با لوله انعطاف پذیر) |
| ارتباط | φ6.0mm برای اتصال لوله |
| تایید | UL,CE,RoHS |
ابعاد ((ملی متر)
اتصال نصب
کنترل کننده های فشار هوا سری QAD برای موقعیت عمودی در کارخانه کالیبراسیون شده اند. اگر افقی نصب شوند، این امر بر نقطه سوئیچ به شرح زیر تأثیر می گذارد:
• با پوشش به سمت بالا، نقطه سوئیچ 15Pa بالاتر از مقیاس است.
• با پوشش به سمت پایین، نقطه سوئیچ 15Pa پایین تر از مقیاس است.
يادداشت:با فشار کمتر از 50Pa، به صورت زیر و رو نصب نکنید!
سیم کشی الکتریکی
طیف محصولات
| مدل | محدوده فشار | تفاوت | تحمل |
| QAD-1 | 20 تا 200Pa | 10Pa | ±15٪ |
| QAD-2 | 30 تا 300Pa | 10Pa | ±15٪ |
| QAD-3 | 40 تا 400Pa | 20Pa | ±15٪ |
| QAD-4 | 50 تا 500Pa | 20Pa | ±15٪ |
| QAD-5 | 200 تا 1000Pa | 100Pa | ±15٪ |
| QAD-6 | 500 تا 2500Pa | 150Pa | ±15٪ |
| QAD-7 | 1000 تا 5000Pa | 250Pa | ±15٪ |
- عملکردهای ذکر شده در این ورق می توانند بدون هیچ اطلاع قبلی به دلیل بهبود طراحی تغییر کنند.
