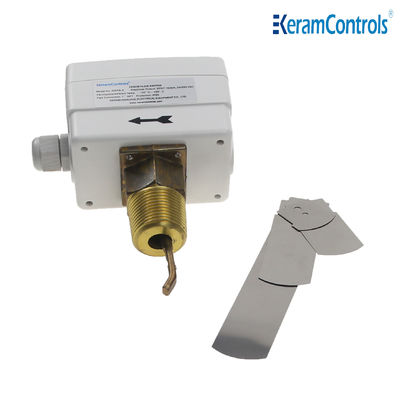

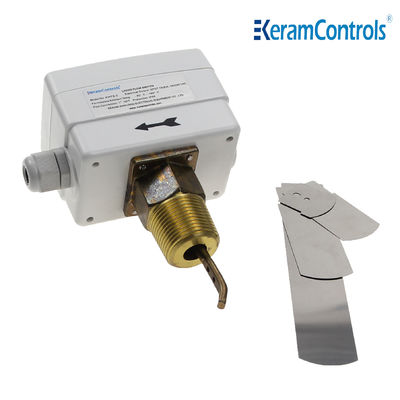

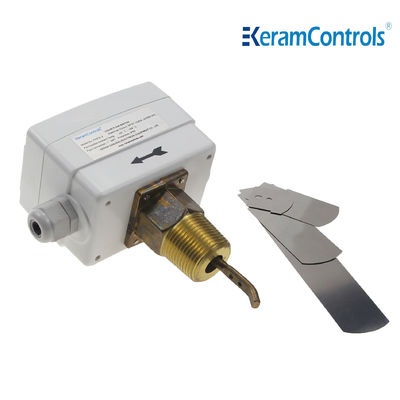

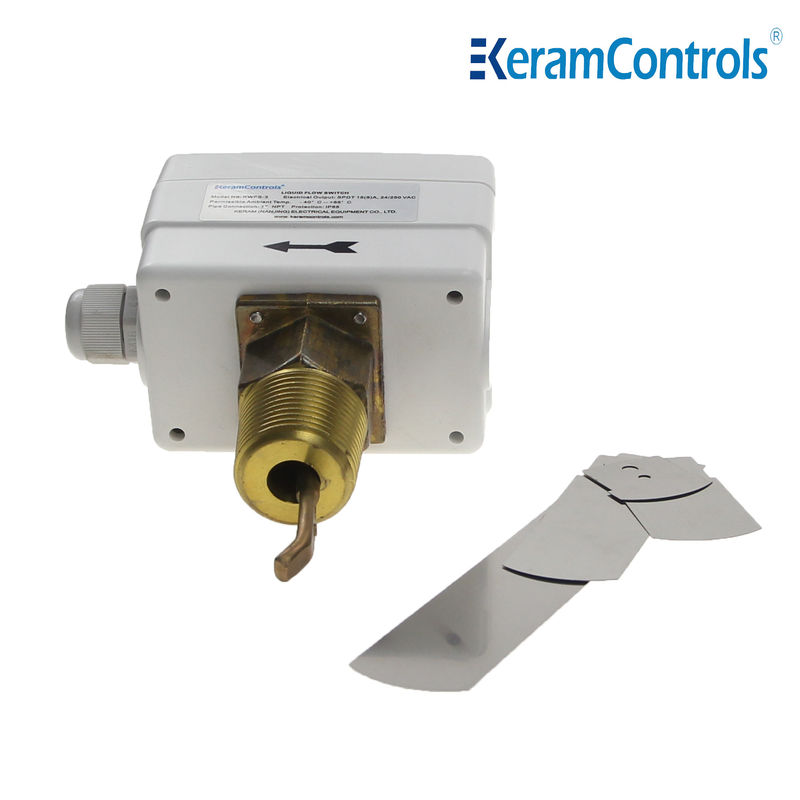

IP65 سوئیچ های جریان مایع برای گرمایش تهویه مطبوع
| تنظیم تنظیم سرعت جریان: | پیچ داخلی | برنامه های کاربردی مایع: | آب گرم، سرد، چاه، استخر و آب دریا، آب نمک یا اتیلن گلیکول |
|---|---|---|---|
| دمای مجاز محیط: | -40 ~ 85 ℃ | مسکن: | ABS یا PC |
| رنگ: | سفید | ورودی کابل: | اتصالات M18 |
| برجسته کردن |
IP65 سوئیچ های جریان مایع,کلید های جریان مایعات تهویه مطبوع,کلید جریان سفید برای آب,Air Conditioning Liquid Flow Switches,White flow switch for water |
||
IP65 سوئیچ های جریان مایع برای گرمایش تهویه مطبوع
توضیحات
سوئیچ های جریان KWFS برای اندازه گیری و کنترل جریان مایع در لوله مانند آب، الکل و غیره و همچنین در مکان هایی که نیاز به اثر زنجیره ای یا محافظت از قطع دارد، استفاده می شود.
سوئیچ های جریان سری KWFS دارای سوئیچ SPDT، ساختار کامل مهر و موم به عنوان پوسته و فولاد ضد زنگ به عنوان اجزای داخلی آن هستند، که می تواند در هر شرایطی اطمینان حاصل کند.
آن را به طور گسترده ای برای تشخیص تغییرات در جریان مایعات جریان از طریق لوله، مانند آب، اتیلن، گلیکول و یا دیگر مایعات غیر خطرناک استفاده می شود.هنگامی که جریان مایع از میزان جریان تنظیم شده بیشتر یا کمتر از آن باشد، تماس سوئیچ تک قطبی دو طرفه (SPDT) می تواند یک مدار را روشن کند و در همان زمان مدار دیگر را قطع کند.سوئیچ جریان معمولا زمانی استفاده می شود که عمل زنجیره ای یا محل حفاظت "" قطع"کاربرد معمول آن در مواردی است که نیاز به یک عمل زنجیره ای یا تضمین "قطعه" وجود دارد، مانند مواردی که محصولات حیاتی یا با ارزش بالا نیاز به تضمین دارند.این سوئیچ جریان هدف اغلب به عنوان یک کنترل پشتیبان مستقل استفاده می شود.
درخواست
کنترل و نظارت بر جریان مایعات دیگها، پمپ ها و غیره، تجهیزات گرمایش، خنک سازی و تهویه مطبوع.
ویژگی ها
● کنترل جریان آب و رسانه های عادی
● سوئیچ کوچک SPDT بازسازی شده، عملکرد قابل اعتماد سوئیچ را تضمین می کند
●15 ((8A) درجه گذاری سوئیچ 250VAC
● IP65، کلاس I
● تنظیم نقطه
● بادکنک فولاد ضد زنگ
● مواد مس
● حداکثر دمای مایع 120 درجه سانتیگراد
● حداکثر فشار کاری 20 Ba
مشخصات
| نوع عملیات | روشن کردن / خاموش کردن، تک مرحله ای، میکرو سوئیچ |
| تولید | SPDT 15 ((8A) 24/250VAC |
| نرخ جریان | جدول سرعت جریان را ببینید |
| تنظیم نرخ جریان | پیچ داخلی |
| عنصر حسگر | بادکنک |
| کاربردهای مایع | آب گرم، سرد، آب چاه، آب استخر و آب دریا، آب نمک یا اتیلن گلیکول |
| مواد قطعات در تماس با مایعات | مس |
| مواد بادکنک | فولاد ضد زنگ |
| دمای مایع | -20°C تا 120°C |
| دمای محیطی مجاز | -40°C تا 85°C |
| رطوبت محیطی مجاز | 10 تا 90 درصد RH، بدون فشرده سازی |
| ورودی کابل | دستگاه M18 |
| مسکن | مقاومت در برابر آتش ABS یا PC |
| حفاظت | IP65 |
| رنگ | سفید |
| وزن | 1.0 کیلوگرم |
انواع مدل
| مدل | ارتباط |
| KWFS-1 | 1/2" -14 NPT |
| KWFS-2 | 3/4" -14 NPT |
| KWFS-3 | 1 -111⁄2 NPT |
جدول نرخ جریان مایعات
| اندازه لوله خط ((in.) | 1 | 1 و 1⁄4 | 1 و 1/2 | 2 | دو و نیم | 3 | 4 | 4Z | 5 | 5Z | 6 | 6Z | 8 | 8Z | |
| حداقل جریان | افزایش جریان ①&2ترابط |
4.2 (1.0) |
5.8 (1.3) |
7.5 (1.7) |
13.7 (3.1) |
17.6 (4.0) |
27.5 (6.2) |
64.7 (۱۴.۷) |
35.2 (8.0) |
125 (28.4) |
57.01 (۱۲.۹) |
190.0 (43.1) |
74.0 (۱۶.۸) |
374.7 (85.1) |
204.7 (46.5) |
| کاهش جریان ①&3ترابطه |
2.5 (0.6) |
3.7 (0.8) |
5.0 (1.1) |
13.7 ۲.۲ |
11.9 ۲.۷ |
19 (4.3) |
50.1 (۱۱.۴) |
26.9 (۶.۱) |
101.1 (22.9) |
41.0 (۹.۳) |
158.0 (35.9) |
54.0 (12.3) |
319.7 (72.6) |
170.0 (3806) |
|
| مکس.فلو | افزایش جریان ①&2ترابط |
9.2 ۲.۱ |
13.3 (3.0) |
17.6 (4.0) |
26.9 (۶.۱) |
30.8 (7.0) |
50.2 (۱۱.۴) |
127.6 (29.0) |
81.0 (۱۸.۴) |
245.0 (55.6) |
118.0 (26.7) |
374.7 (85.1) |
144.0 (32.7) |
759.5 (172.5) |
415.0 (94.2) |
| کاهش جریان ①&3ترابطه |
8.1 (2.0) |
12.5 (2.8) |
16.3 (3.7) |
25.1 (۵.۷) |
28.6 (6.5) |
47.1 (۱۰.۷) |
122.0 (27.7) |
76.2 (17.3) |
234.7 (53.3) |
111.0 (25.2) |
359.7 (81.7) |
134.7 (30.6) |
729.6 (165.7) |
400.6 (90.8) |
|
يادداشت:
برای جریان با پسوند "Z" ، بادکنک 6 اینچی باید نصب شود.
واحد جریان در جدول بالا GPM (m / h) است.
سیم کشی برق
نصب
سوئیچ جریان می تواند در هر موقعیت دور از آرنج ها یا throttling نصب شود، با تیر در جهت جریان. اگر لوله عمودی باشد، محدوده را برای تعادل وزن بادکنک دوباره کالیبریت کنید.اگر دستگاه به سمت پایین نصب شده باشد، مراقب گلوله ها باشید و آن را در یک لوله مستقیم که از فیلترها، شیرها و غیره دور است، با طول حداقل 5 برابر قطر لوله در جریان بالا و پایین واحد اعمال کنید.
يادداشت:
سوئیچ جریان در کارخانه با حداقل حساسیت آن کالیبراسیون شده است. برای افزایش شیر تنظیم، پیچ تنظیم را در جهت ساعت چرخش دهید.دریچه قطع باید ≥ حداقل جریان لازم برای تضمین حفاظت از دستگاه باشد.
ابعاد (ملی متر)
بادکنک
| نصب بادکنک | |
| لوله | نه |
| 1" | 1 |
| 11/4" | 1 |
| 11/2 " | 1 |
| ۲" | 1,2 |
| ۲/۲" | 1,2 |
| 3 سانتی متر | 1,2,3 |
| 4" | 1,2,3 |
| 4"Z | 1,2,3,4 |
| 5" | 1,2,3 |
| 5"Z | 1,2,3,4 |
| 6" | 1,2,3 |
| 6"Z | 1,2,3,4 |
| 8" | 1,2,3 |
| 8"Z | 1,2,3,4 |
