OEM IP65 برنج سوئیچ جریان مایع 24V 15A برای گرمایش تهویه مطبوع
| نام: | سوئیچ های جریان مایع | پشتیبانی سفارشی: | OEM |
|---|---|---|---|
| گارانتی: | 1 سال | گواهی: | CE |
| تنظیم تماس: | SPDT | امتیاز الکتریکی: | 15(8)A 24/250VAC |
| دمای مجاز: | دست و پا زدن （-20 ~ 120 ℃ | نصب و راه اندازی: | نصب عمودی |
| تحویل: | 3-5 روز کاری | کابل: | M18 |
| عنصر حس: | دست و پا زدن | حفاظت: | IP65 |
| رنگ: | سفید | ||
| برجسته کردن |
سوئیچ های جریان مایع مس 24 ولت,سوئیچ های جریان مایع 24 ولت مس,24V 15A در سوئیچ جریان آب خاموش,24V Brass Liquid Flow Switches,24V 15A on off water flow switch |
||

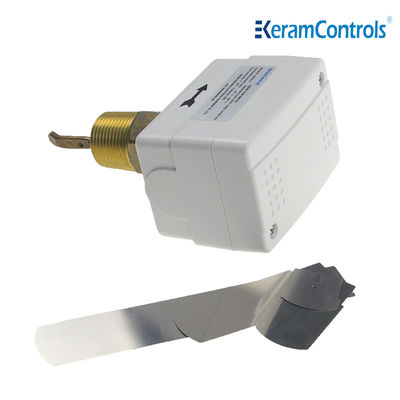

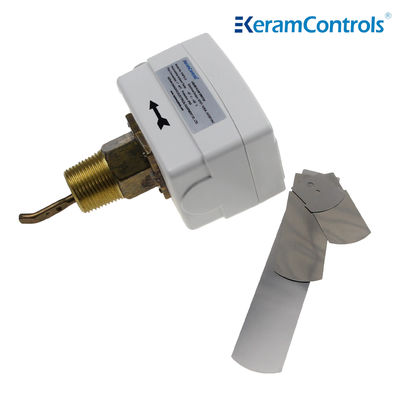

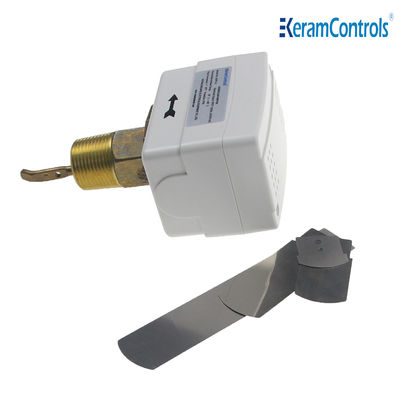

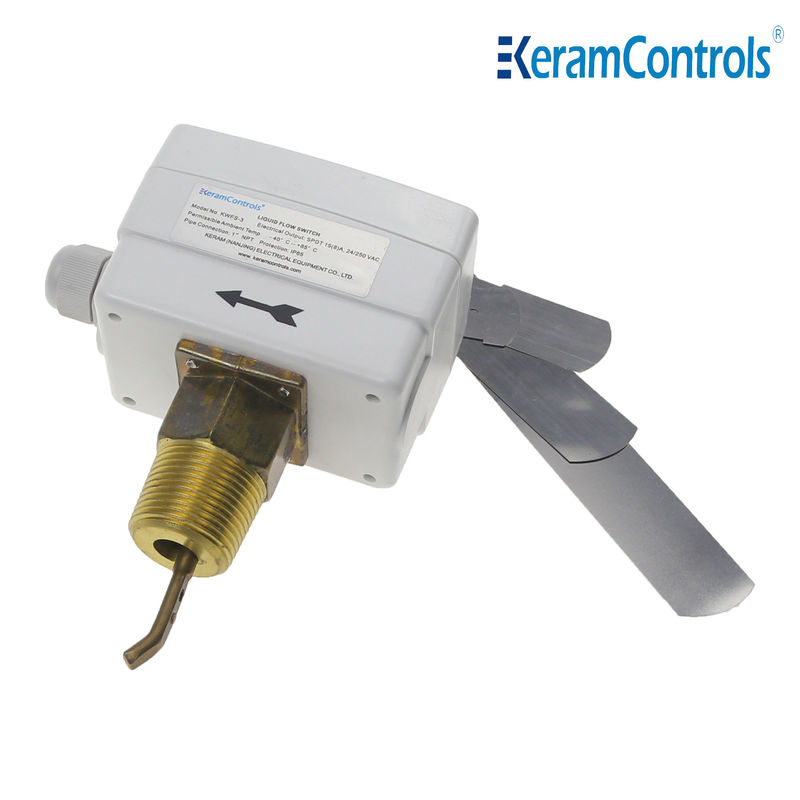

OEM IP65 برنج سوئیچ جریان مایع 24V 15A برای گرمایش تهویه مطبوع
توضیحات
سوئیچ جریان مایع سری KWFS
سوئیچ جریان مایع سری KWFS، مناسب برای لوله های کارخانه های صنعتی: سیستم های گرمایش و تهویه مطبوع، سیستم های خنک کننده و پمپ های حرارتی. کنترل جریان آب و رسانه های عادی.
بادکنک ها قابل تنظیم هستند تا با لوله های 1 تا 8 اینچی متناسب باشند.
سوئیچ بادکنک جریان مایع سری KWFS یک راه حل اقتصادی برای اثبات جریان را ارائه می دهد.
درخواست
کنترل و نظارت بر جریان مایعات دیگها، پمپ ها و غیره، تجهیزات گرمایش، خنک سازی و تهویه مطبوع.
ویژگی ها
● کنترل جریان آب و رسانه های عادی
● سوئیچ کوچک SPDT بازسازی شده، عملکرد قابل اعتماد سوئیچ را تضمین می کند
●15 ((8A) درجه گذاری سوئیچ 250VAC
● IP65، کلاس I
● تنظیم نقطه
● بادکنک فولاد ضد زنگ
● مواد مس
● حداکثر دمای مایع 120 درجه سانتیگراد
● حداکثر فشار کار 13.5Ba
مشخصات
| نوع عملیات | روشن کردن / خاموش کردن، تک مرحله ای، میکرو سوئیچ |
| تولید | SPDT 15 ((8A) 24/250VAC |
| نرخ جریان | جدول سرعت جریان را ببینید |
| تنظیم نرخ جریان | پیچ داخلی |
| عنصر حسگر | بادکنک |
| کاربردهای مایع | آب گرم، سرد، آب چاه، آب استخر و آب دریا، آب نمک یا اتیلن گلیکول |
| مواد قطعات در تماس با مایعات | مس |
| مواد بادکنک | فولاد ضد زنگ |
| دمای مایع | -20°C تا 120°C |
| دمای محیطی مجاز | -40°C تا 85°C |
| رطوبت محیطی مجاز | 10 تا 90 درصد RH، بدون فشرده سازی |
| ورودی کابل | دستگاه M18 |
| مسکن | مقاومت در برابر آتش ABS یا PC |
| حفاظت | IP65 |
| رنگ | سفید |
| وزن | 1.0 کیلوگرم |
انواع مدل
| مدل | ارتباط |
| KWFS-1 | 1/2" -14 NPT |
| KWFS-2 | 3/4" -14 NPT |
| KWFS-3 | 1 -111⁄2 NPT |
جدول نرخ جریان مایعات
| اندازه لوله خط ((in.) | 1 | 1 و 1⁄4 | 1 و 1/2 | 2 | دو و نیم | 3 | 4 | 4Z | 5 | 5Z | 6 | 6Z | 8 | 8Z | |
| حداقل جریان | افزایش جریان ①&2ترابط |
4.2 (1.0) |
5.8 (1.3) |
7.5 (1.7) |
13.7 (3.1) |
17.6 (4.0) |
27.5 (6.2) |
64..7 (۱۴.۷) |
35.2 (8.0) |
12.5 (28.4) |
57.01 (۱۲.۹) |
90.0 (43.1) |
74.0 (۱۶.۸) |
374.7 (85.1) |
204.7 (46.5) |
| کاهش جریان ①&3ترابطه |
2.5 (0.6) |
3.7 (0.8) |
5.0 (1.1) |
13.7 ۲.۲ |
11.9 ۲.۷ |
19 (4.3) |
50.1 (۱۱.۴) |
26.9 (۶.۱) |
101.1 (22.9) |
41.0 (۹.۳) |
158.0 (35.9) |
54.0 (12.3) |
319.7 (72.6) |
170.0 (3806) |
|
| مکس.فلو | افزایش جریان ①&2ترابط |
9.2 ۲.۱ |
13.3 (3.0) |
17.6 (4.0) |
26.9 (۶.۱) |
30.8 (7.0) |
50.2 (۱۱.۴) |
127.6 (29.0) |
81.0 (۱۸.۴) |
245.0 (55.6) |
118.0 (۱۸.۴) |
374.7 (85.1) |
144.0 (32.7) |
759.5 (172.5) |
415.0 (94.2) |
| کاهش جریان ①&3ترابطه |
8.1 (1.9) |
12.5 (2.8) |
16.3 (3.7) |
25.1 (۵.۷) |
28.6 (6.5) |
471 (۱۰.۷) |
122.0 (27.7) |
76.2 (17.3) |
234.7 (53.3) |
111.0 (25.2) |
359.7 (81.7) |
134.7 (30.6) |
729.6 (165.7) |
400.6 (90.8) |
|
يادداشت:
برای جریان با پسوند "Z" ، بادکنک 6 اینچی باید نصب شود.
واحد جریان در جدول بالا GPM (m / h) است.
سیم کشی برق
نصب
سوئیچ جریان می تواند در هر موقعیت دور از آرنج ها یا throttling نصب شود، با تیر در جهت جریان. اگر لوله عمودی باشد، محدوده را برای تعادل وزن بادکنک دوباره کالیبریت کنید.اگر دستگاه به سمت پایین نصب شده باشد، مراقب گلوله ها باشید و آن را در یک لوله مستقیم که از فیلترها، شیرها و غیره دور است، با طول حداقل 5 برابر قطر لوله در جریان بالا و پایین واحد اعمال کنید.
يادداشت:
سوئیچ جریان در کارخانه با حداقل حساسیت آن کالیبراسیون شده است. برای افزایش شیر تنظیم، پیچ تنظیم را در جهت ساعت چرخش دهید.دریچه قطع باید ≥ حداقل جریان لازم برای تضمین حفاظت از دستگاه باشد.
ابعاد (ملی متر)
بادکنک
| نصب بادکنک | |
| لوله | نه |
| 1" | 1 |
| 11/4" | 1 |
| 11/2 " | 1 |
| ۲" | 1,2 |
| ۲/۲" | 1,2 |
| 3 سانتی متر | 1,2,3 |
| 4" | 1,2,3 |
| 4"Z | 1,2,3,4 |
| 5" | 1,2,3 |
| 5"Z | 1,2,3,4 |
| 6" | 1,2,3 |
| 6"Z | 1,2,3,4 |
| 8" | 1,2,3 |
| 8"Z | 1,2,3,4 |
سوالات عمومی
1 سوال: زمان تحویل چقدر است؟
A: با توجه به مشخصات و مقدار سفارش شما، به طور کلی 4
برای محصولات استاندارد عادی در عرض 10 عدد
2 سوال: آیا شما سازنده یا شرکت تجاری هستید؟
A: ما تولید کننده با سالها تجربه هستیم.
کارخانه خودمون خوش آمدید به بازدید از کارخانه ما.
3 سوال: آیا می توانیم از لوگو خود بر روی محصولات استفاده کنیم؟
A: بله. ما می توانیم خدمات OEM را ارائه دهیم.
4 سوال: آیا محصولات شما دارای گواهینامه اثبات شده هستند؟
پاسخ: بله، ما می توانیم گواهینامه های ایمنی و ضد شعله ارائه دهیم.
5 سوال: ضمانت محصولات شما چیست؟
A: معمولاً 12 ماه است.
6 سوال: وسیله حمل و نقل چیست؟
ج: اکسپرس مانند TNT،Fedex،DHL،UPS، یا لجستیک بر اساس شاخص.
کلید جریان آب مغناطیسی KWFS HVAC
سوئیچ جریان آب خطی از مواد مس
