جزئیات محصول:
|
| نام: | سوئیچ های جریان مایع | پشتیبانی سفارشی: | OEM |
|---|---|---|---|
| گارانتی: | 1 سال | گواهی: | CE |
| تنظیم تماس: | SPDT | امتیاز الکتریکی: | 15(8)A 24/250VAC |
| دمای مجاز: | دست و پا زدن （-20 ~ 120 ℃ | نصب و راه اندازی: | نصب عمودی |
| تحویل: | 3-5 روز کاری | کابل: | M18 |
| عنصر حس: | دست و پا زدن | حفاظت: | IP65 |
| رنگ: | سفید | ||
| برجسته کردن: | سوئیچ های جریان مایع قابل تنظیم KWFS,در سوئیچ های جریان مایع,سوئیچ جریان آب 24v 1 اینچ,1in Liquid Flow Switches,24v 1 inch water flow switch |
||

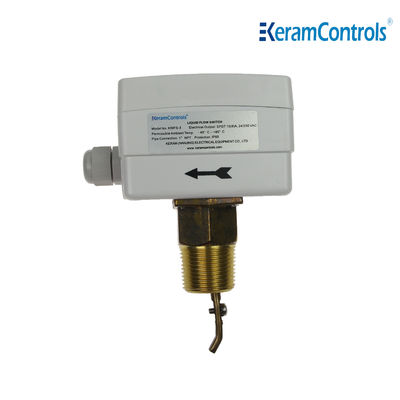

سوئیچ پره ای جریان مایع سری KWFS، مناسب برای لوله های کارخانه های صنعتی: گرمایش و تهویه مطبوع، سیستم های تبرید و پمپ های حرارتی. کنترل جریان آب و سیالات معمولی.

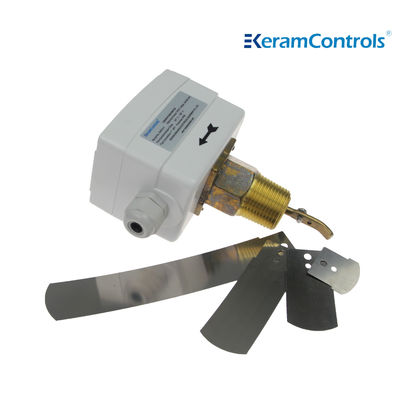

پره ها برای جا افتادن در لوله های 1 تا 8 اینچی قابل تنظیم هستند.
سوئیچ پره ای جریان مایع سری KWFS یک راه حل اقتصادی برای اثبات جریان ارائه می دهد.
کنترل و نظارت بر جریان مایع دیگ های بخار، پمپ ها و غیره، از تجهیزات گرمایش، سرمایش و تهویه مطبوع.
ویژگی ها
• کنترل جریان آب و سیالات معمولی
• سوئیچ میکرو SPDT بازسازی شده عملکرد سوئیچ قابل اطمینان را تضمین می کند
• رتبه سوئیچ 15(8A)250VAC
• محفظه IP65، کلاس I
• نقطه تنظیم قابل تنظیم
• پره فولاد ضد زنگ
• جنس برنج
• حداکثر دمای مایع 120 درجه سانتیگراد
• حداکثر فشار کاری 13.5Ba
| نوع عملکرد | روشن/خاموش، تک مرحله ای، سوئیچ میکرو |
| خروجی | SPDT 15(8A) 24/250VAC |
| نرخ جریان | به جدول نرخ جریان مراجعه کنید |
| تنظیم تنظیم نرخ جریان | پیچ داخلی |
| عنصر حسگر | پره |
| کاربردهای مایع | آب گرم، سرد، چاه، استخر و دریا، آب نمک یا اتیلن گلیکول |
| مواد قطعات در تماس با سیال | برنج |
| جنس پره | فولاد ضد زنگ |
| دمای مایع | -20 درجه سانتیگراد تا 120 درجه سانتیگراد |
| دمای محیط مجاز | -40 درجه سانتیگراد تا 85 درجه سانتیگراد |
| رطوبت محیط مجاز | 10…90% RH، غیر متراکم |
| ورودی کابل | اتصال M18 |
| محفظه | ABS یا PC مقاوم در برابر آتش |
| حفاظت | IP65 |
| رنگ | سفید |
| وزن | 1.0 کیلوگرم |
انواع مدل
| مدل | اتصال |
| KWFS-1 | 1/2 اینچ -14 NPT |
| KWFS-2 | 3/4 اینچ -14 NPT |
| KWFS-3 | 1 اینچ -11 و 1/2 NPT |
| اندازه لوله خط (اینچ) | 1 | 1-1/4 | 1-1/2 | 2 | 2-1/4 | 3 | 4 | 4Z | 5 | 5Z | 6 | 6Z | 8 | 8Z | |
| حداقل جریان | افزایش جریان ①&②متصل |
4.2 (1.0) |
5.8 (1.3) |
7.5 (1.7) |
13.7 (3.1) |
17.6 (4.0) |
27.5 (6.2) |
64..7 (14.7) |
35.2 (8.0) |
12.5 (28.4) |
57.01 (12.9) |
90.0 (43.1) |
74.0 (16.8) |
374.7 (85.1) |
204.7 (46.5) |
| کاهش جریان ①&②متصل |
2.5 (0.6) |
3.7 (0.8) |
5.0 (1.1) |
13.7 (2.2) |
11.9 (2.7) |
19 (4.3) |
50.1 (11.4) |
26.9 (6.1) |
101.1 (22.9) |
41.0 (9.3) |
158.0 (35.9) |
54.0 (12.3) |
319.7 (72.6) |
170.0 (3806) |
|
| حداکثر جریان | افزایش جریان ①&②متصل |
9.2 (2.1) |
13.3 (3.0) |
17.6 (4.0) |
26.9 (6.1) |
30.8 (7.0) |
50.2 (11.4) |
127.6 (29.0) |
81.0 (18.4) |
245.0 (55.6) |
118.0 (18.4) |
374.7 (85.1) |
144.0 (32.7) |
759.5 (172.5) |
415.0 (94.2) |
| کاهش جریان ①&②متصل |
8.1 (1.9) |
12.5 (2.8) |
16.3 (3.7) |
25.1 (5.7) |
28.6 (6.5) |
471 (10.7) |
122.0 (27.7) |
76.2 (17.3) |
234.7 (53.3) |
111.0 (25.2) |
359.7 (81.7) |
134.7 (30.6) |
729.6 (165.7) |
400.6 (90.8) |
|
توجه:
①برای نرخ جریان با پسوند "Z"، باید پره 6 اینچی نصب شود.
②واحد نرخ جریان جدول فوق GPM (m /h) است
سوئیچ جریان را می توان در هر موقعیتی دور از زانوها یا دریچه ها نصب کرد، با فلش در جهت جریان. اگر لوله عمودی است، محدوده را برای متعادل کردن وزن پره دوباره کالیبره کنید. اگر دستگاه به سمت پایین نصب شده است، مراقب سرباره ها باشید و آن را در یک لوله مستقیم که از فیلترها، شیرها و غیره دور است، با طولی حداقل 5 برابر قطر لوله بالادست و پایین دست واحد اعمال کنید.
توجه:
سوئیچ جریان در کارخانه با حداقل حساسیت خود کالیبره می شود. برای افزایش شیر تنظیم، پیچ تنظیم را در جهت عقربه های ساعت بچرخانید. شیر قطع باید ≥ حداقل جریان لازم برای تضمین حفاظت از کارخانه باشد.
| نصب پره | |
| لوله | شماره |
| 1 اینچ | 1 |
| 11/4 اینچ | 1 |
| 11/2 اینچ | 1 |
| 2 اینچ | 1,2 |
| 21/2 اینچ | 1,2 |
| 3 اینچ | 1,2,3 |
| 4 اینچ | 1,2,3 |
| 4"Z | 1,2,3,4 |
| 5 اینچ | 1,2,3 |
| 5"Z | 1,2,3,4 |
| 6 اینچ | 1,2,3 |
| 6"Z | 1,2,3,4 |
| 8 اینچ | 1,2,3 |
| 8"Z | 1,2,3,4 |
1 س: زمان تحویل چقدر است؟
پاسخ: با توجه به مشخصات و مقدار سفارش شما، به طور کلی 4
روز برای محصولات استاندارد معمولی در 10 عدد.
2 س: آیا شما تولید کننده هستید یا شرکت بازرگانی؟
پاسخ: ما تولید کننده با سالها تجربه هستیم. ما داریم
کارخانه خودمان. به بازدید از کارخانه ما خوش آمدید.
3 س: آیا می توانیم از آرم خودمان بر روی محصولات استفاده کنیم؟
پاسخ: بله. ما می توانیم خدمات OEM ارائه دهیم.
4 س: آیا محصولاتی با گواهی ضد انفجار دارید؟
پاسخ: بله، ما می توانیم گواهی ایمنی ذاتی و ضد شعله را ارائه دهیم.
5 س: گارانتی محصولات شما چیست؟
پاسخ: حالت عادی 12 ماه است.
