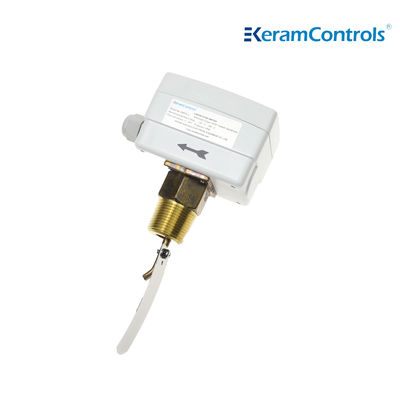

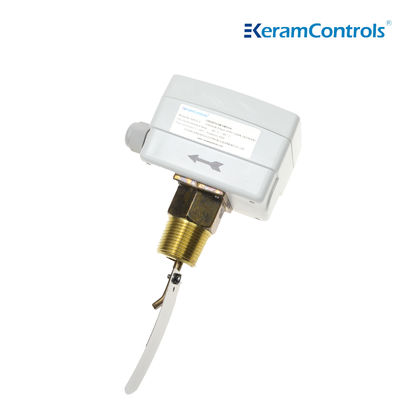

کولر 250 ولت سوئیچ جریان آب برای نظارت بر جریان مایعات
| نام: | سوئیچ های جریان مایع | پشتیبانی سفارشی: | OEM |
|---|---|---|---|
| گارانتی: | 1 سال | حفاظت: | IP65 |
| گواهی: | CE | تنظیم تماس: | SPDT |
| امتیاز الکتریکی: | 15(8)A 24/250VAC | دمای مجاز: | دست و پا زدن （-20 ~ 120 ℃ |
| نصب و راه اندازی: | نصب عمودی | تحویل: | 3-5 روز کاری |
| کابل: | M18 | عنصر حس: | دست و پا زدن |
| برجسته کردن |
KWFS 250V جریان آب سوئیچ,جریان آب KWFS Chiller switch,کلید جریان کولر KWFS CE,KWFS Chiller switch water flow,KWFS CE chiller flow switch |
||
کولر 250 ولت سوئیچ جریان آب برای نظارت بر جریان مایعات
توضیحات
سوئیچ جریان مایع سری KWFS
سوئیچ های جریان مایع برای نظارت بر جریان مایع OEM IP65 مس
کلید جریان مایع سری KWFS، مناسب برای لوله های کارخانه های صنعتی: سیستم های گرمایش و تهویه مطبوع، سیستم های خنک کننده و پمپ های گرما. کنترل جریان آب و رسانه های عادی.
درخواست
کنترل و نظارت بر جریان مایعات دیگها، پمپ ها و غیره، تجهیزات گرمایش، خنک سازی و تهویه مطبوع.
ویژگی ها
● کنترل جریان آب و رسانه های عادی
● سوئیچ کوچک SPDT بازسازی شده، عملکرد قابل اعتماد سوئیچ را تضمین می کند
●15 ((8A) درجه گذاری سوئیچ 250VAC
● IP65، کلاس I
● تنظیم نقطه
● بادکنک فولاد ضد زنگ
● مواد مس
● حداکثر دمای مایع 120 درجه سانتیگراد
● حداکثر فشار کار 13.5Ba
مشخصات
| نوع عملیات | روشن کردن / خاموش کردن، تک مرحله ای، میکرو سوئیچ |
| تولید | SPDT 15 ((8A) 24/250VAC |
| نرخ جریان | جدول سرعت جریان را ببینید |
| تنظیم نرخ جریان | پیچ داخلی |
| عنصر حسگر | بادکنک |
| کاربردهای مایع | آب گرم، سرد، آب چاه، آب استخر و آب دریا، آب نمک یا اتیلن گلیکول |
| مواد قطعات در تماس با مایعات | مس |
| مواد بادکنک | فولاد ضد زنگ |
| دمای مایع | -20°C تا 120°C |
| دمای محیطی مجاز | -40°C تا 85°C |
| رطوبت محیطی مجاز | 10 تا 90 درصد RH، بدون فشرده سازی |
| ورودی کابل | دستگاه M18 |
| مسکن | مقاومت در برابر آتش ABS یا PC |
| حفاظت | IP65 |
| رنگ | سفید |
| وزن | 1.0 کیلوگرم |
انواع مدل
| مدل | ارتباط |
| KWFS-1 | 1/2" -14 NPT |
| KWFS-2 | 3/4" -14 NPT |
| KWFS-3 | 1 -111⁄2 NPT |
جدول نرخ جریان مایعات
| اندازه لوله خط ((in.) | 1 | 1 و 1⁄4 | 1 و 1/2 | 2 | دو و نیم | 3 | 4 | 4Z | 5 | 5Z | 6 | 6Z | 8 | 8Z | |
| حداقل جریان | افزایش جریان ①&2ترابط |
4.2 (1.0) |
5.8 (1.3) |
7.5 (1.7) |
13.7 (3.1) |
17.6 (4.0) |
27.5 (6.2) |
64..7 (۱۴.۷) |
35.2 (8.0) |
12.5 (28.4) |
57.01 (۱۲.۹) |
90.0 (43.1) |
74.0 (۱۶.۸) |
374.7 (85.1) |
204.7 (46.5) |
| کاهش جریان ①&3ترابطه |
2.5 (0.6) |
3.7 (0.8) |
5.0 (1.1) |
13.7 ۲.۲ |
11.9 ۲.۷ |
19 (4.3) |
50.1 (۱۱.۴) |
26.9 (۶.۱) |
101.1 (22.9) |
41.0 (۹.۳) |
158.0 (35.9) |
54.0 (12.3) |
319.7 (72.6) |
170.0 (3806) |
|
| مکس.فلو | افزایش جریان ①&2ترابط |
9.2 ۲.۱ |
13.3 (3.0) |
17.6 (4.0) |
26.9 (۶.۱) |
30.8 (7.0) |
50.2 (۱۱.۴) |
127.6 (29.0) |
81.0 (۱۸.۴) |
245.0 (55.6) |
118.0 (۱۸.۴) |
374.7 (85.1) |
144.0 (32.7) |
759.5 (172.5) |
415.0 (94.2) |
| کاهش جریان ①&3ترابطه |
8.1 (1.9) |
12.5 (2.8) |
16.3 (3.7) |
25.1 (۵.۷) |
28.6 (6.5) |
471 (۱۰.۷) |
122.0 (27.7) |
76.2 (17.3) |
234.7 (53.3) |
111.0 (25.2) |
359.7 (81.7) |
134.7 (30.6) |
729.6 (165.7) |
400.6 (90.8) |
|
يادداشت:
برای جریان با پسوند "Z" ، بادکنک 6 اینچی باید نصب شود.
واحد جریان در جدول بالا GPM (m / h) است.
سیم کشی برق
نصب
سوئیچ جریان می تواند در هر موقعیت دور از آرنج ها یا throttling نصب شود، با تیر در جهت جریان. اگر لوله عمودی باشد، محدوده را برای تعادل وزن بادکنک دوباره کالیبریت کنید.اگر دستگاه به سمت پایین نصب شده باشد، مراقب گلوله ها باشید و آن را در یک لوله مستقیم که از فیلترها، شیرها و غیره دور است، با طول حداقل 5 برابر قطر لوله در جریان بالا و پایین واحد اعمال کنید.
يادداشت:
سوئیچ جریان در کارخانه با حداقل حساسیت آن کالیبراسیون شده است. برای افزایش شیر تنظیم، پیچ تنظیم را در جهت ساعت چرخش دهید.دریچه قطع باید ≥ حداقل جریان لازم برای تضمین حفاظت از دستگاه باشد.
ابعاد (ملی متر)

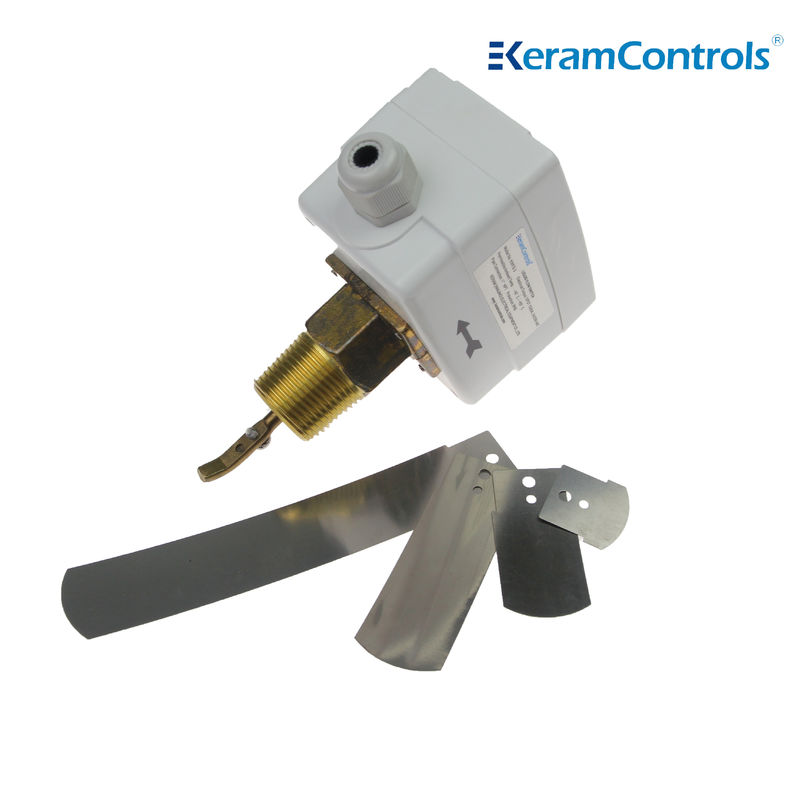

بادکنک
| نصب بادکنک | |
| لوله | نه |
| 1" | 1 |
| 11/4" | 1 |
| 11/2 " | 1 |
| ۲" | 1,2 |
| ۲/۲" | 1,2 |
| 3 سانتی متر | 1,2,3 |
| 4" | 1,2,3 |
| 4"Z | 1,2,3,4 |
| 5" | 1,2,3 |
| 5"Z | 1,2,3,4 |
| 6" | 1,2,3 |
| 6"Z | 1,2,3,4 |
| 8" | 1,2,3 |
| 8"Z | 1,2,3,4 |
