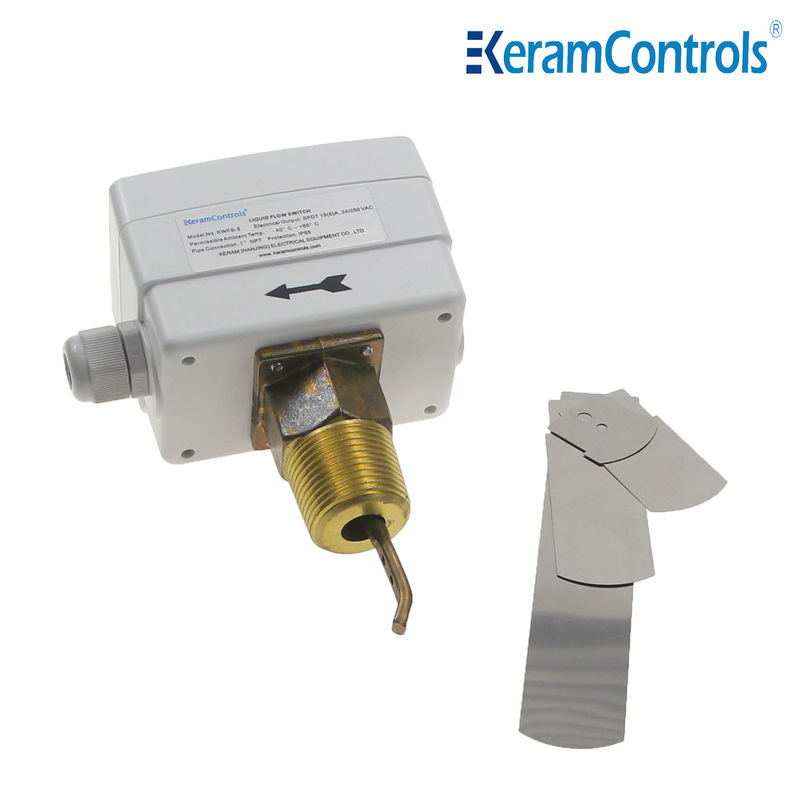

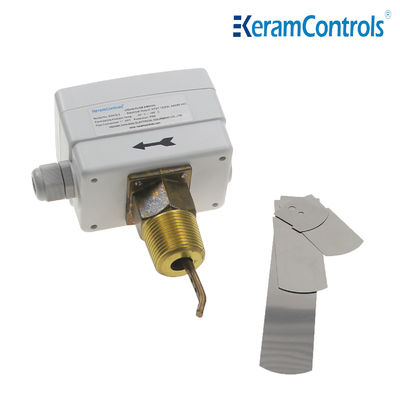

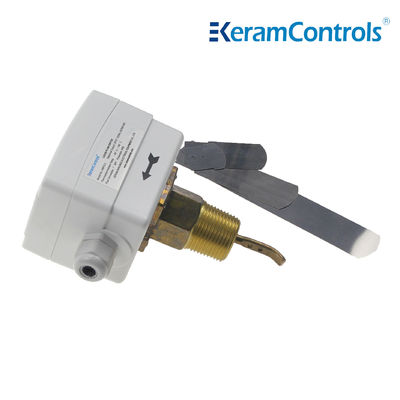

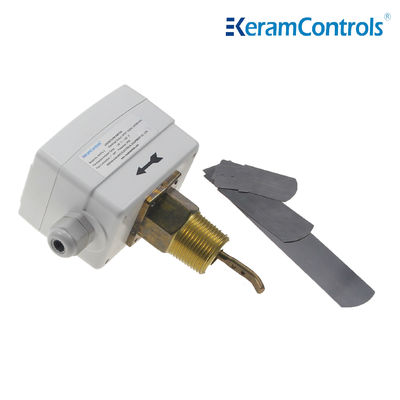

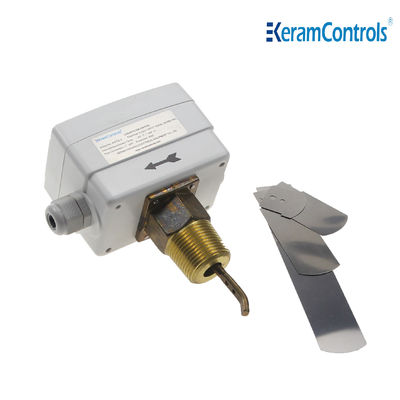

IP65 SPDT سوئیچ جریان آب بادکنک 15A گرمایش تهویه مطبوع
| نام: | سوئیچ های جریان مایع | پشتیبانی سفارشی: | OEM |
|---|---|---|---|
| گارانتی: | 1 سال | حفاظت: | IP65 |
| گواهی: | CE | تنظیم تماس: | SPDT |
| امتیاز الکتریکی: | 15(8)A 24/250VAC | دمای مجاز: | دست و پا زدن （-20 ~ 120 ℃ |
| نصب و راه اندازی: | نصب عمودی | تحویل: | 3-5 روز کاری |
| کابل: | M18 | عنصر حس: | دست و پا زدن |
| برجسته کردن |
سوئیچ جریان آب KWFS SPDT,کلید جریان آب KWFS IP65,کلید جریان KWFS 15A برای پمپ آب,KWFS IP65 Paddle Water Flow Switch,KWFS 15A flow switch for water pump |
||
IP65 SPDT Paddle Water Switch 15A Heating Conditioning
توضیحات
سوئیچ جریان مایع سری KWFS.
کلیدهای جریان مایع OEM IP65 برنجی 250 ولت 8A برای گرمایش، تهویه مطبوع.
سوئیچ پدال جریان مایع سری KWFS، مناسب برای لوله های کارخانه های صنعتی: گرمایش و تهویه مطبوع، سیستم های تبرید و پمپ های حرارتی. کنترل جریان آب و رسانه های معمولی.
برنامه
کنترل و نظارت بر جریان مایع بویلرها، پمپ ها و غیره تجهیزات گرمایشی، سرمایشی و تهویه مطبوع.
ویژگی ها
● کنترل جریان آب و رسانه های معمولی
● میکرو سوئیچ SPDT بازسازی شده عملکرد سوئیچ قابل اعتماد را تضمین می کند
● رتبه سوئیچ 15(8A)250VAC
● IP65، محفظه کلاس I
● نقطه تنظیم قابل تنظیم است
● دست و پا زدن فولاد ضد زنگ
●مواد برنجی
● حداکثر دمای مایع 120 ℃
● حداکثر فشار کاری 13.5Ba
مشخصات
| نوع عملیات | روشن/خاموش، سوئیچ میکرو تک مرحله ای |
| خروجی | SPDT 15(8A) 24/250VAC |
| نرخ های جریان | جدول نرخ جریان را ببینید |
| تنظیم تنظیم سرعت جریان | پیچ داخلی |
| عنصر حسگر | دست و پا زدن |
| برنامه های کاربردی مایع | آب گرم، سرد، چاه، استخر و آب دریا، آب نمک یا اتیلن گلیکول |
| مواد قطعات در تماس با سیال | برنج |
| مواد پارویی | فولاد ضد زنگ |
| دمای مایع | -20℃~120℃ |
| دمای مجاز محیط | -40℃~85℃ |
| رطوبت محیطی مجاز | 10…90٪ RH، غیر متراکم |
| ورودی کابل | اتصالات M18 |
| مسکن | ABS یا PC مقاوم در برابر آتش |
| حفاظت | IP65 |
| رنگ | سفید |
| وزن | 1.0 کیلوگرم |
انواع مدل
| مدل | اتصال |
| KWFS-1 | 1/2 اینچ -14 NPT |
| KWFS-2 | 3/4 اینچ -14 NPT |
| KWFS-3 | 1 اینچ -11½ NPT |
جدول نرخ جریان مایع
| اندازه لوله خط (اینچ) | 1 | 1- ¼ | 1-½ | 2 | 2- ¼ | 3 | 4 | 4Z | 5 | 5Z | 6 | 6Z | 8 | 8Z | |
| جریان حداقل | افزایش جریان ①&②متصل شد |
4.2 (1.0) |
5.8 (1.3) |
7.5 (1.7) |
13.7 (3.1) |
17.6 (4.0) |
27.5 (6.2) |
64..7 (14.7) |
35.2 (8.0) |
12.5 (28.4) |
57.01 (12.9) |
90.0 (43.1) |
74.0 (16.8) |
374.7 (85.1) |
204.7 (46.5) |
| کاهش جریان ①&③ متصل است |
2.5 (0.6) |
3.7 (0.8) |
5.0 (1.1) |
13.7 (2.2) |
11.9 (2.7) |
19 (4.3) |
50.1 (11.4) |
26.9 (6.1) |
101.1 (22.9) |
41.0 (9.3) |
158.0 (35.9) |
54.0 (12.3) |
319.7 (72.6) |
170.0 (3806) |
|
| حداکثر جریان | افزایش جریان ①&②متصل شد |
9.2 (2.1) |
13.3 (3.0) |
17.6 (4.0) |
26.9 (6.1) |
30.8 (7.0) |
50.2 (11.4) |
127.6 (29.0) |
81.0 (18.4) |
245.0 (55.6) |
118.0 (18.4) |
374.7 (85.1) |
144.0 (32.7) |
759.5 (172.5) |
415.0 (94.2) |
| کاهش جریان ①&③ متصل است |
8.1 (1.9) |
12.5 (2.8) |
16.3 (3.7) |
25.1 (5.7) |
28.6 (6.5) |
471 (10.7) |
122.0 (27.7) |
76.2 (17.3) |
234.7 (53.3) |
111.0 (25.2) |
359.7 (81.7) |
134.7 (30.6) |
729.6 (165.7) |
400.6 (90.8) |
|
توجه:
① برای نرخ جریان با پسوند "Z"، باید پدال 6 اینچی نصب شود.
② واحد نرخ جریان جدول فوق GPM (m/h) است.
سیم کشی برق
نصب و راه اندازی
سوئیچ جریان را می توان در هر موقعیتی دور از زانوها یا دریچه گازها با فلش در جهت جریان نصب کرد. اگر لوله عمودی است، محدوده را دوباره کالیبره کنید تا وزن پارو متعادل شود. اگر دستگاه به سمت پایین نصب شده است، مراقب سرباره ها باشید و آن را در لوله ای مستقیم و دور از فیلترها، شیرها و غیره با طول حداقل 5 برابر قطر لوله در بالادست و پایین دست دستگاه قرار دهید.
توجه:
سوئیچ جریان با حداقل حساسیت خود در کارخانه کالیبره شده است. برای افزایش شیر تنظیم، پیچ تنظیم را در جهت عقربه های ساعت بچرخانید. شیر قطع باید ≥ حداقل جریان لازم برای تضمین حفاظت از کارخانه باشد.
ابعاد (میلی متر)
پاروها
| Paddle را نصب کنید | |
| لوله | نه |
| 1" | 1 |
| 11/4" | 1 |
| 11/2" | 1 |
| 2" | 1،2 |
| 21/2" | 1،2 |
| 3" | 1،2،3 |
| 4" | 1،2،3 |
| 4 "Z | 1،2،3،4 |
| 5" | 1،2،3 |
| 5 اینچ Z | 1،2،3،4 |
| 6" | 1،2،3 |
| 6 "Z | 1،2،3،4 |
| 8" | 1،2،3 |
| 8 اینچ Z | 1،2،3،4 |
سوالات متداول
1 س: زمان تحویل چقدر است؟
A: با توجه به مشخصات و مقدار سفارش شما، به طور کلی 4
روز برای محصولات استاندارد معمولی در 10 عدد.
2 س: آیا سازنده یا شرکت تجاری هستید؟
A: ما تولید کننده با چندین سال تجربه هستیم. ما خود را داریم
کارخانه خود را. به بازدید از کارخانه ما خوش آمدید.
3 س: آیا می توانیم از آرم خود در محصولات استفاده کنیم؟
A: بله. ما می توانیم خدمات نصب شده را ارائه دهیم.
4 س: آیا محصولاتی با گواهی اثبات قبلی دارید؟
A: بله، ما می توانیم گواهی های ایمنی ذاتی و ضد شعله ارائه دهیم.
5 س: گارانتی محصولات شما چیست؟
پاسخ: نرمال 12 ماه است.
6 س: وسیله حمل و نقل چیست؟
A: اکسپرس مانند TNT، Fedex، DHL، UPS، یا تدارکات توسط نشانگر.
