جزئیات محصول:
|
| نوع عملیات: | روشن/خاموش، سوئیچ میکرو تک مرحله ای | خروجی: | SPDT 15(8A) 24/250VAC |
|---|---|---|---|
| نرخ های جریان: | جدول نرخ جریان را ببینید | حفاظت از مسکن: | IP65 |
| برجسته کردن: | سنسور جریان پمپ آب SPDT,سوئیچ کنترل جریان آب 250VAC,سوئیچ کنترل جریان آب IP65 |
||

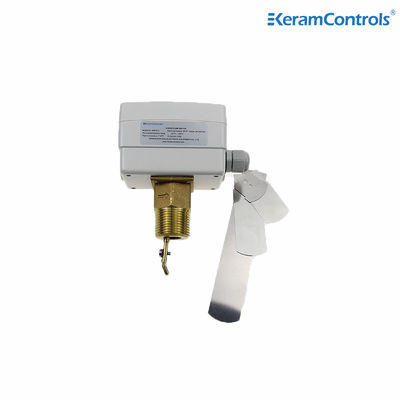

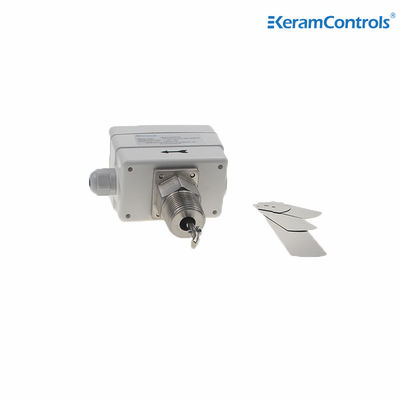

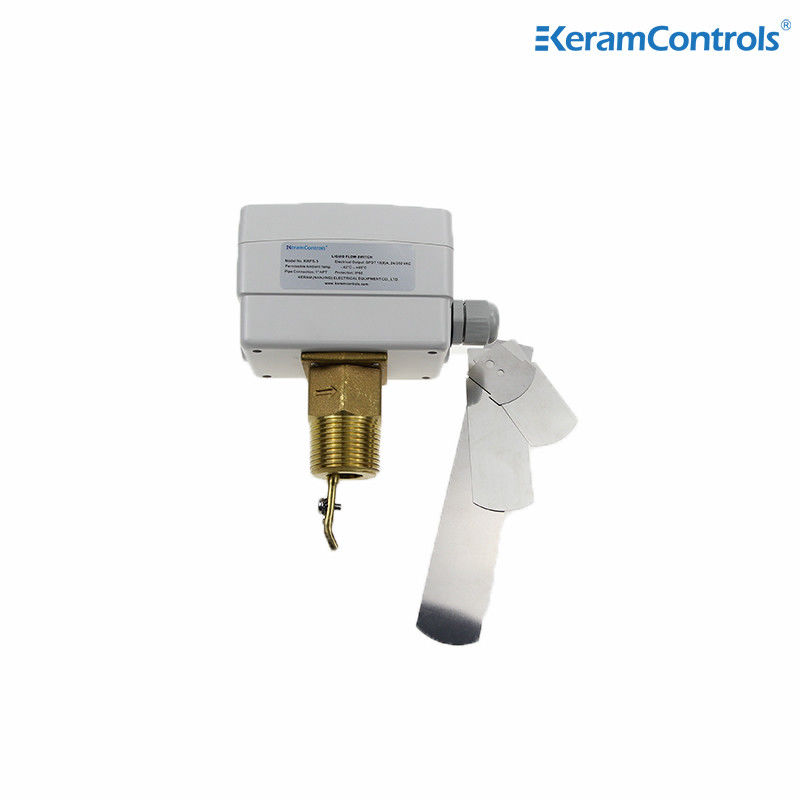

سوئیچ جریان آب KWFS یک سوئیچ جریان ساخته شده از محفظه مواد کامپوزیت است که دارای سطح حفاظت IP65 است و می تواند محیط های عملیاتی نسبتاً خشن را برآورده کند.در حالی که اطمینان از ثبات آن در طول عملیات و افزایش عمر خدمت آن، در نتیجه کاهش هزینه های استفاده از مشتری.
اصل کار این است که سوئیچ جریان نوع هدف (نوع بافل) برای تشخیص جریان یک طرفه یا دو طرفه هوا، روغن و آب استفاده می شود.وقتی که مایع از طریق لوله جریان می یابدبا تنظیم بولت تنظیم، میکروسویچ دو قطب تک قطب در سرعت جریان تنظیم شده کار می کند و یک سیگنال سوئیچ را تولید می کند.بافلی آفست ماژول مغناطیسی را به سمت بالا می رانداز آن برای تشخیص جریان یک طرفه هوا و آب استفاده می شود و نباید زباله ای در آب وجود داشته باشد.وقتی که مایع از طریق لوله در جهت مشخص جریان می یابدبا تنظیم بولت تنظیم، میکروسویچ تک قطبی دو قطبی در سرعت جریان تنظیم شده کار می کند و یک سیگنال سوئیچ را تولید می کند.محدوده جریان تنظیم شده بزرگ و تنظیم مناسب به طور گسترده ای برای اندازه گیری آب استفاده می شود، گاز، نفت و رسانه های دیگر.
کنترل و نظارت بر جریان مایعات دیگ ها، پمپ ها و غیره، تجهیزات گرمایش، خنک سازی و تهویه مطبوع.
ویژگی ها
● کنترل جریان آب و رسانه های عادی
● سوئیچ کوچک SPDT بازسازی شده، عملکرد قابل اعتماد سوئیچ را تضمین می کند
●15 ((8A) درجه گذاری سوئیچ 250VAC
● IP65، کلاس I
● تنظیم نقطه
● بادکنک فولاد ضد زنگ
● مواد مس
● حداکثر دمای مایع 120 درجه سانتیگراد
● حداکثر فشار کاری 20 Ba
| نوع عملیات | روشن کردن / خاموش کردن ، تک مرحله ای ، میکرو سوئیچ |
| تولید | SPDT 15 ((8A) 24/250VAC |
| نرخ جریان | جدول سرعت جریان را ببینید |
| تنظیم نرخ جریان | پیچ داخلی |
| عنصر حسگر | بادکنک |
| کاربردهای مایع | آب گرم، سرد، آب چاه، آب استخر و آب دریا، آب نمک یا اتیلن گلیکول |
| مواد قطعات در تماس با مایعات | مس |
| مواد بادکنک | فولاد ضد زنگ |
| دمای مایع | -20°C تا 120°C |
| دمای محیطی مجاز | -40°C تا 85°C |
| رطوبت محیطی مجاز | 10 تا 90 درصد RH، بدون فشرده سازی |
| ورودی کابل | دستگاه M18 |
| مسکن | مقاومت در برابر آتش ABS یا PC |
| حفاظت | IP65 |
| رنگ | سفید |
| وزن | 1.0 کیلوگرم |
انواع مدل
| مدل | ارتباط |
| KWFS-1 | 1/2" -14 NPT |
| KWFS-2 | 3/4" -14 NPT |
| KWFS-3 | 1 -111⁄2 NPT |
| اندازه لوله خط ((in.) | 1 | 1 و 1⁄4 | 1 و 1/2 | 2 | دو و نیم | 3 | 4 | 4Z | 5 | 5Z | 6 | 6Z | 8 | 8Z | |
| حداقل جریان |
افزایش جریان |
4.2 |
5.8 |
7.5 |
13.7 |
17.6 |
27.5 |
64..7 |
35.2 |
125 |
57.01 |
190.0 |
74.0 |
374.7 |
204.7 |
|
کاهش جریان |
2.5 |
3.7 |
5.0 |
19.7 |
11.9 |
19 |
50.1 |
26.9 |
101.1 |
41.0 |
158.0 |
54.0 |
319.7 |
170.0 |
|
| مکس.فلو |
افزایش جریان |
9.2 |
13.3 |
17.6 |
26.9 |
30.8 |
50.2 |
127.6 |
81.0 |
245.0 |
118.0 |
374.7 |
144.0 |
759.5 |
415.0 |
|
کاهش جریان |
8.1 |
12.5 |
16.3 |
25.1 |
28.6 |
47.1 |
122.0 |
76.2 |
234.7 |
111.0 |
359.7 |
134.7 |
729.6 |
400.6 |
|
يادداشت:
برای جریان با پسوند "Z" ، بادکنک 6 اینچی باید نصب شود.
واحد جریان در جدول بالا GPM (m / h) است.
سوئیچ جریان می تواند در هر موقعیت دور از آرنج ها یا throttling نصب شود، با تیر در جهت جریان. اگر لوله عمودی باشد، محدوده را برای تعادل وزن بادکنک دوباره کالیبریت کنید.اگر دستگاه به سمت پایین نصب شده باشد، مراقب خاشاک باشید و آن را در یک لوله مستقیم که از فیلترها، شیرها و غیره دور است، با طول حداقل 5 برابر قطر لوله در جریان بالا و پایین واحد اعمال کنید.
يادداشت:
سوئیچ جریان در کارخانه با حداقل حساسیت آن کالیبراسیون شده است. برای افزایش شیر تنظیم، پیچ تنظیم را در جهت ساعت چرخش دهید.دریچه قطع باید ≥ حداقل جریان لازم برای تضمین حفاظت از دستگاه باشد.
| نصب بادکنک | |
| لوله | نه |
| 1" | 1 |
| 11/4" | 1 |
| 11/2 " | 1 |
| 2 " | 1,2 |
| ۲/۲" | 1,2 |
| 3 سانتی متر | 1,2,3 |
| 4" | 1,2,3 |
| 4"Z | 1,2,3,4 |
| 5" | 1,2,3 |
| 5"Z | 1,2,3,4 |
| 6" | 1,2,3 |
| 6"Z | 1,2,3,4 |
| 8" | 1,2,3 |
| 8"Z | 1,2,3,4 |
