جزئیات محصول:
|
| تنظیم تنظیم سرعت جریان: | پیچ داخلی | مواد قطعات در تماس با سیال: | مس |
|---|---|---|---|
| ورودی کابل: | اتصالات M18 | ||
| برجسته کردن: | سوئیچ جریان مایع 90% RH,سوئیچ جریان مایع اتصال M18,سوئیچ سنسور جریان آب M18 |
||
بخش مکانیکی سوئیچ جریان فلپر به طور ایمن از بخش الکترونیکی جدا شده است. محصول حاوی نطفه ای نیست که به راحتی باعث خرابی شود.و اجزای الکتریکی به طور مستقیم با اجزای فلزی با تفاوت های درجه حرارت بزرگ تماس ندارند.. هیچ مشکلی از اجزای الکتریکی تولید آب فشرده و ایجاد خوردگی وجود ندارد. انواع مختلفی برای مشتریان برای انتخاب برای انطباق با برنامه های مختلف وجود دارد.

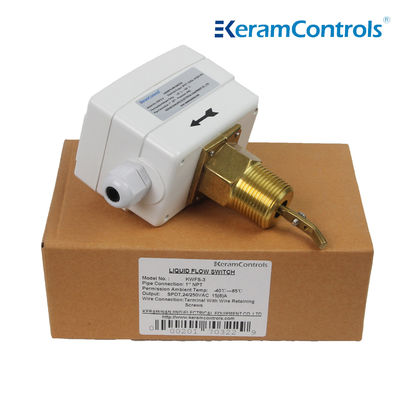

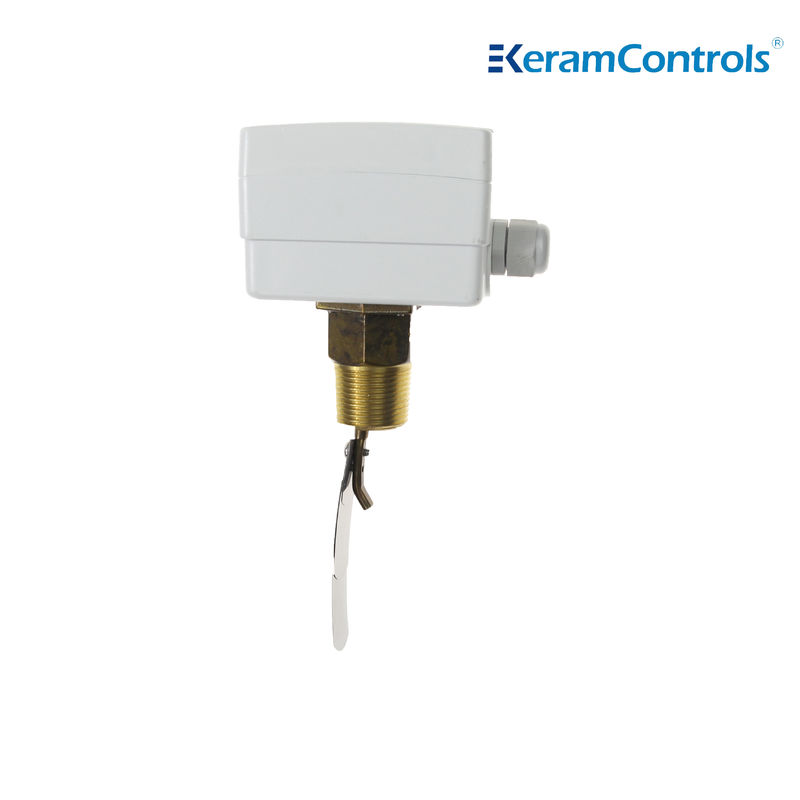

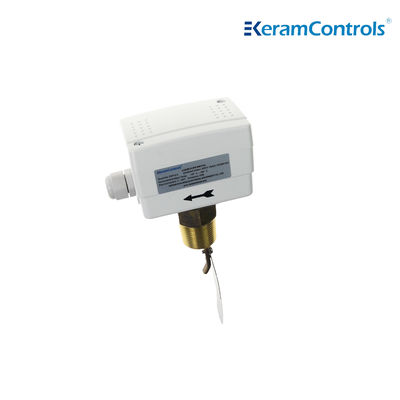

سوئیچ جریان مایع سری KWFS دارای خروجی SPDT ، عملکرد عالی ، دقت بالا و قابلیت اطمینان است ، می تواند در لوله های آب و مایعات غیر خوردنی به مس نصب شود و نصب آن آسان است ،کنترل مقدار جریان قابل تنظیم است، و نقطه عمل مکرر پایدار است، به طوری که تجهیزات می تواند به دقت کنترل جریان رسانه است.
کنترل و نظارت بر جریان مایعات دیگ ها، پمپ ها و غیره، تجهیزات گرمایش، خنک سازی و تهویه مطبوع.
ویژگی ها
● کنترل جریان آب و رسانه های عادی
● سوئیچ کوچک SPDT بازسازی شده، عملکرد قابل اعتماد سوئیچ را تضمین می کند
●15 ((8A) درجه گذاری سوئیچ 250VAC
● IP65، کلاس I
● تنظیم نقطه
● بادکنک فولاد ضد زنگ
● مواد مس
● حداکثر دمای مایع 120 درجه سانتیگراد
● حداکثر فشار کاری 20 Ba
| نوع عملیات | روشن کردن / خاموش کردن ، تک مرحله ای ، میکرو سوئیچ |
| تولید | SPDT 15 ((8A) 24/250VAC |
| نرخ جریان | جدول سرعت جریان را ببینید |
| تنظیم نرخ جریان | پیچ داخلی |
| عنصر حسگر | بادکنک |
| کاربردهای مایع | آب گرم، سرد، آب چاه، آب استخر و آب دریا، آب نمک یا اتیلن گلیکول |
| مواد قطعات در تماس با مایعات | مس |
| مواد بادکنک | فولاد ضد زنگ |
| دمای مایع | -20°C تا 120°C |
| دمای محیطی مجاز | -40°C تا 85°C |
| رطوبت محیطی مجاز | 10 تا 90 درصد RH، بدون فشرده سازی |
| ورودی کابل | دستگاه M18 |
| مسکن | مقاومت در برابر آتش ABS یا PC |
| حفاظت | IP65 |
| رنگ | سفید |
| وزن | 1.0 کیلوگرم |
انواع مدل
| مدل | ارتباط |
| KWFS-1 | 1/2" -14 NPT |
| KWFS-2 | 3/4" -14 NPT |
| KWFS-3 | 1 -111⁄2 NPT |
| اندازه لوله خط ((in.) | 1 | 1 و 1⁄4 | 1 و 1/2 | 2 | دو و نیم | 3 | 4 | 4Z | 5 | 5Z | 6 | 6Z | 8 | 8Z | |
| حداقل جریان | افزایش جریان ①&2ترابط |
4.2 (1.0) |
5.8 (1.3) |
7.5 (1.7) |
13.7 (3.1) |
17.6 (4.0) |
27.5 (6.2) |
64.7 (۱۴.۷) |
35.2 (8.0) |
125 (28.4) |
57.01 (۱۲.۹) |
190.0 (43.1) |
74.0 (۱۶.۸) |
374.7 (85.1) |
204.7 (46.5) |
| کاهش جریان ①&3ترابطه |
2.5 (0.6) |
3.7 (0.8) |
5.0 (1.1) |
9.7 ۲.۲ |
11.9 ۲.۷ |
19 (4.3) |
50.1 (۱۱.۴) |
26.9 (۶.۱) |
101.1 (22.9) |
41.0 (۹.۳) |
158.0 (35.9) |
54.0 (12.3) |
319.7 (72.6) |
170.0 (3806) |
|
| مکس.فلو | افزایش جریان ①&2ترابط |
9.2 ۲.۱ |
13.3 (3.0) |
17.6 (4.0) |
26.9 (۶.۱) |
30.8 (7.0) |
50.2 (۱۱.۴) |
127.6 (29.0) |
81.0 (۱۸.۴) |
245.0 (55.6) |
118.0 (26.8) |
374.7 (85.1) |
144.0 (32.7) |
759.5 (172.5) |
415.0 (94.2) |
| کاهش جریان ①&3ترابطه |
8.1 (2.0) |
12.5 (2.8) |
16.3 (3.7) |
25.1 (۵.۷) |
28.6 (6.5) |
47.1 (۱۰.۷) |
122.0 (27.7) |
76.2 (17.3) |
234.7 (53.3) |
111.0 (25.2) |
359.7 (81.7) |
134.7 (30.6) |
729.6 (165.7) |
400.6 (90.8) |
|
يادداشت:
برای جریان با پسوند "Z" ، بادکنک 6 اینچی باید نصب شود.
واحد جریان در جدول بالا GPM (m / h) است.
سوئیچ جریان می تواند در هر موقعیت دور از آرنج ها یا throttling نصب شود، با تیر در جهت جریان. اگر لوله عمودی باشد، محدوده را برای تعادل وزن بادکنک دوباره کالیبریت کنید.اگر دستگاه به سمت پایین نصب شده باشد، مراقب خاشاک باشید و آن را در یک لوله مستقیم که از فیلترها، شیرها و غیره دور است، با طول حداقل 5 برابر قطر لوله در جریان بالا و پایین واحد اعمال کنید.
يادداشت:
سوئیچ جریان در کارخانه با حداقل حساسیت آن کالیبراسیون شده است. برای افزایش شیر تنظیم، پیچ تنظیم را در جهت ساعت چرخش دهید.دریچه قطع باید ≥ حداقل جریان لازم برای تضمین حفاظت از دستگاه باشد.
| نصب بادکنک | |
| لوله | نه |
| 1" | 1 |
| 11/4" | 1 |
| 11/2 " | 1 |
| 2 " | 1,2 |
| ۲/۲" | 1,2 |
| 3 سانتی متر | 1,2,3 |
| 4" | 1,2,3 |
| 4"Z | 1,2,3,4 |
| 5" | 1,2,3 |
| 5"Z | 1,2,3,4 |
| 6" | 1,2,3 |
| 6"Z | 1,2,3,4 |
| 8" | 1,2,3 |
| 8"Z | 1,2,3,4 |
1 سوال: زمان تحویل چقدر است؟
A: با توجه به مشخصات و مقدار سفارش شما، به طور کلی 4
برای محصولات استاندارد عادی در عرض 10 عدد
2 سوال: آیا شما سازنده یا شرکت تجاری هستید؟
A: ما تولید کننده با سالها تجربه هستیم.
کارخانه خودمون خوش آمدید به بازدید از کارخانه ما.
3 سوال: آیا می توانیم از لوگو خود بر روی محصولات استفاده کنیم؟
A: بله. ما می توانیم خدمات OEM را ارائه دهیم.
4 سوال: آیا محصولات شما دارای گواهینامه اثبات شده هستند؟
پاسخ: بله، ما می توانیم گواهینامه های ایمنی ذاتی و ضد شعله ارائه دهیم.
5 سوال: ضمانت محصولات شما چیست؟
A: معمولاً 12 ماه است.
6 سوال: وسیله حمل و نقل چیست؟
ج: اکسپرس مانند TNT،Fedex،DHL،UPS، یا لجستیک بر اساس شاخص.
