جزئیات محصول:
|
| خروجی: | SPDT 15(8A) 24/250VAC | نرخ های جریان: | جدول نرخ جریان را ببینید |
|---|---|---|---|
| برنامه های کاربردی مایع: | آب گرم، سرد، چاه، استخر و آب دریا، آب نمک یا اتیلن گلیکول | مواد قطعات در تماس با سیال: | مس |
| برجسته کردن: | شیر توپی الکتریکی DN20,شیر توپی الکتریکی ضد آب IP66 |
||

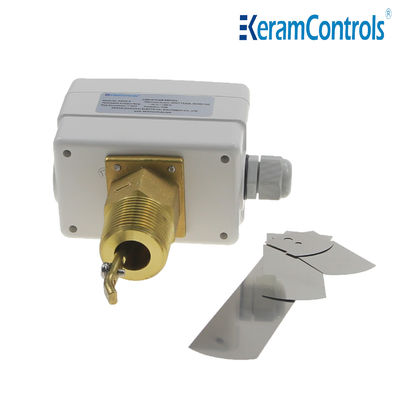

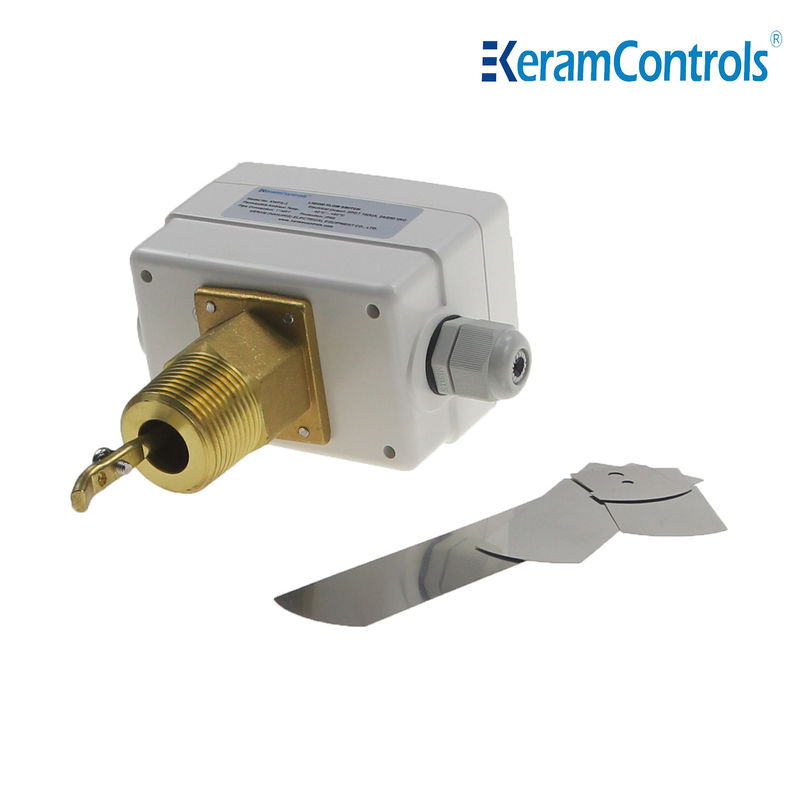

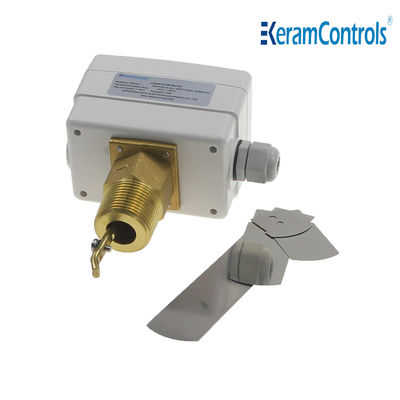

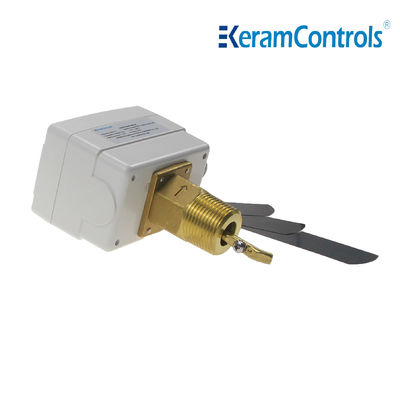

سوئیچ جریان آب برنجی برای پمپ آب
سوئیچ جریان مایع KWFS یک سوئیچ کوچک است که سیگنال هایی را برای کنترل جریان مایع منتقل می کند. این یک سوئیچ سریع فشار است که به عنوان یک سوئیچ حساس نیز شناخته می شود.اصل کار آن این است:: نیروی مکانیکی خارجی بر روی لوله حرکت از طریق عنصر انتقال عمل می کند و پس از انباشت انرژی به نقطه بحرانی، یک عمل فوری ایجاد می شود،به طوری که تماس متحرک و تماس ثابت در انتهای چوب عمل به سرعت متصل یا جدا می شوندهنگامی که نیروی بر روی عنصر انتقال برداشته می شود، لوله حرکت یک نیروی عمل معکوس تولید می کند.هنگامی که محرک معکوس عنصر انتقال به نقطه بحرانی عمل لوله می رسد، عمل معکوس بلافاصله تکمیل می شود. فاصله تماس از سوئیچ میکرو بسیار کوچک است و دارای ویژگی های ضربه کوتاه عمل، قدرت فشار کوچک،و روشن شدن و خاموش شدن سریع.
می تواند در زمینه HVAC و همچنین پمپ های حرارتی استفاده شود. از فولاد ضد زنگ ساخته شده است و دمای متوسط می تواند به -20 ~ 120 ° C برسد.
کنترل و نظارت بر جریان مایعات دیگ ها، پمپ ها و غیره، تجهیزات گرمایش، خنک سازی و تهویه مطبوع.
ویژگی ها
● کنترل جریان آب و رسانه های عادی
● سوئیچ کوچک SPDT بازسازی شده، عملکرد قابل اعتماد سوئیچ را تضمین می کند
●15 ((8A) درجه گذاری سوئیچ 250VAC
● IP65، کلاس I
● تنظیم نقطه
● بادکنک فولاد ضد زنگ
● مواد مس
● حداکثر دمای مایع 120 درجه سانتیگراد
● حداکثر فشار کاری 20 Ba
| نوع عملیات | روشن کردن / خاموش کردن ، تک مرحله ای ، میکرو سوئیچ |
| تولید | SPDT 15 ((8A) 24/250VAC |
| نرخ جریان | جدول سرعت جریان را ببینید |
| تنظیم نرخ جریان | پیچ داخلی |
| عنصر حسگر | بادکنک |
| کاربردهای مایع | آب گرم، سرد، آب چاه، آب استخر و آب دریا، آب نمک یا اتیلن گلیکول |
| مواد قطعات در تماس با مایعات | مس |
| مواد بادکنک | فولاد ضد زنگ |
| دمای مایع | -20°C تا 120°C |
| دمای محیطی مجاز | -40°C تا 85°C |
| رطوبت محیطی مجاز | 10 تا 90 درصد RH، بدون فشرده سازی |
| ورودی کابل | دستگاه M18 |
| مسکن | مقاومت در برابر آتش ABS یا PC |
| حفاظت | IP65 |
| رنگ | سفید |
| وزن | 1.0 کیلوگرم |
انواع مدل
| مدل | ارتباط |
| KWFS-1 | 1/2" -14 NPT |
| KWFS-2 | 3/4" -14 NPT |
| KWFS-3 | 1 -111⁄2 NPT |
| اندازه لوله خط ((in.) | 1 | 1 و 1⁄4 | 1 و 1/2 | 2 | دو و نیم | 3 | 4 | 4Z | 5 | 5Z | 6 | 6Z | 8 | 8Z | |
| حداقل جریان | افزایش جریان ①&2ترابط |
4.2 (1.0) |
5.8 (1.3) |
7.5 (1.7) |
13.7 (3.1) |
17.6 (4.0) |
27.5 (6.2) |
64..7 (۱۴.۷) |
35.2 (8.0) |
125 (28.4) |
57.01 (۱۲.۹) |
190.0 (43.1) |
74.0 (۱۶.۸) |
374.7 (85.1) |
204.7 (46.5) |
| کاهش جریان ①&3ترابطه |
2.5 (0.6) |
3.7 (0.8) |
5.0 (1.1) |
9.7 ۲.۲ |
11.9 ۲.۷ |
19 (4.3) |
50.1 (۱۱.۴) |
26.9 (۶.۱) |
101.1 (22.9) |
41.0 (۹.۳) |
158.0 (35.9) |
54.0 (12.3) |
319.7 (72.6) |
170.0 (3806) |
|
| مکس.فلو | افزایش جریان ①&2ترابط |
9.2 ۲.۱ |
13.3 (3.0) |
17.6 (4.0) |
26.9 (۶.۱) |
30.8 (7.0) |
50.2 (۱۱.۴) |
127.6 (29.0) |
81.0 (۱۸.۴) |
245.0 (55.6) |
118.0 (26.8) |
374.7 (85.1) |
144.0 (32.7) |
759.5 (172.5) |
415.0 (94.2) |
| کاهش جریان ①&3ترابطه |
8.1 (2.0) |
12.5 (2.8) |
16.3 (3.7) |
25.1 (۵.۷) |
28.6 (6.5) |
47.1 (۱۰.۷) |
122.0 (27.7) |
76.2 (17.3) |
234.7 (53.3) |
111.0 (25.2) |
359.7 (81.7) |
134.7 (30.6) |
729.6 (165.7) |
400.6 (90.8) |
|
يادداشت:
برای جریان با پسوند "Z" ، بادکنک 6 اینچی باید نصب شود.
واحد جریان در جدول بالا GPM (m / h) است.
سوئیچ جریان می تواند در هر موقعیت دور از آرنج ها یا throttling نصب شود، با تیر در جهت جریان. اگر لوله عمودی باشد، محدوده را برای تعادل وزن بادکنک دوباره کالیبریت کنید.اگر دستگاه به سمت پایین نصب شده باشد، مراقب خاشاک باشید و آن را در یک لوله مستقیم که از فیلترها، شیرها و غیره دور است، با طول حداقل 5 برابر قطر لوله در جریان بالا و پایین واحد اعمال کنید.
يادداشت:
سوئیچ جریان در کارخانه با حداقل حساسیت آن کالیبراسیون شده است. برای افزایش شیر تنظیم، پیچ تنظیم را در جهت ساعت چرخش دهید.دریچه قطع باید ≥ حداقل جریان لازم برای تضمین حفاظت از دستگاه باشد.
| نصب بادکنک | |
| لوله | نه |
| 1" | 1 |
| 11/4" | 1 |
| 11/2 " | 1 |
| 2 " | 1,2 |
| ۲/۲" | 1,2 |
| 3 سانتی متر | 1,2,3 |
| 4" | 1,2,3 |
| 4"Z | 1,2,3,4 |
| 5" | 1,2,3 |
| 5"Z | 1,2,3,4 |
| 6" | 1,2,3 |
| 6"Z | 1,2,3,4 |
| 8" | 1,2,3 |
| 8"Z | 1,2,3,4 |
1 سوال: زمان تحویل چقدر است؟
A: با توجه به مشخصات و مقدار سفارش شما، به طور کلی 4
برای محصولات استاندارد عادی در عرض 10 عدد
2 سوال: آیا شما سازنده یا شرکت تجاری هستید؟
A: ما تولید کننده با سالها تجربه هستیم.
کارخانه خودمون خوش آمدید به بازدید از کارخانه ما.
3 سوال: آیا می توانیم از لوگو خود بر روی محصولات استفاده کنیم؟
A: بله. ما می توانیم خدمات OEM را ارائه دهیم.
4 سوال: آیا محصولات شما دارای گواهینامه اثبات شده هستند؟
پاسخ: بله، ما می توانیم گواهینامه های ایمنی ذاتی و ضد شعله ارائه دهیم.
5 سوال: ضمانت محصولات شما چیست؟
A: معمولاً 12 ماه است.
