جزئیات محصول:
|
| نام: | سوئیچ های جریان مایع | پشتیبانی سفارشی: | OEM |
|---|---|---|---|
| ضمانتنامه: | 1 سال | گواهی: | CE |
| تنظیم تماس: | SPDT | رتبه بندی برق: | 15(8)A 24/250VAC |
| دمای مجاز: | دست و پا زدن (-20 ~ 120 ℃) | نصب و راه اندازی: | نصب عمودی |
| تحویل: | 3-5 روز کاری | کابل: | M18 |
| عنصر حسگر: | دست و پا زدن | حفاظت: | IP65 |
| رنگ: | سفید | ||
| برجسته کردن: | سوئیچ های جریان مایع OEM,IP65 سوئیچ های جریان مایع,سوئیچ های جریان مایع 24 ولت,IP65 Liquid Flow Switches,24V Liquid Flow Switches |
||

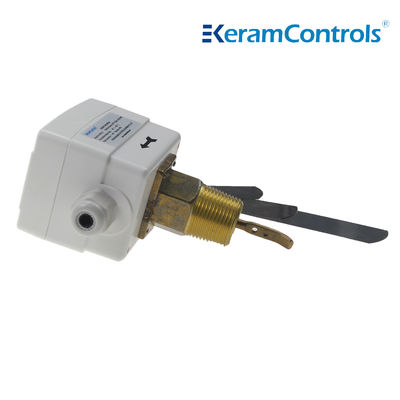

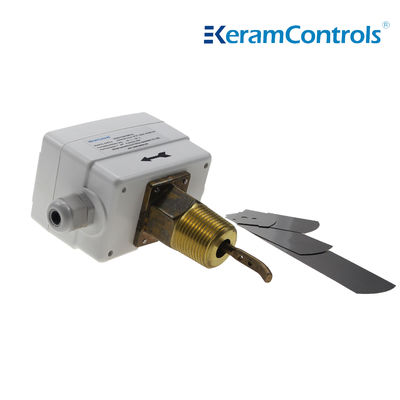

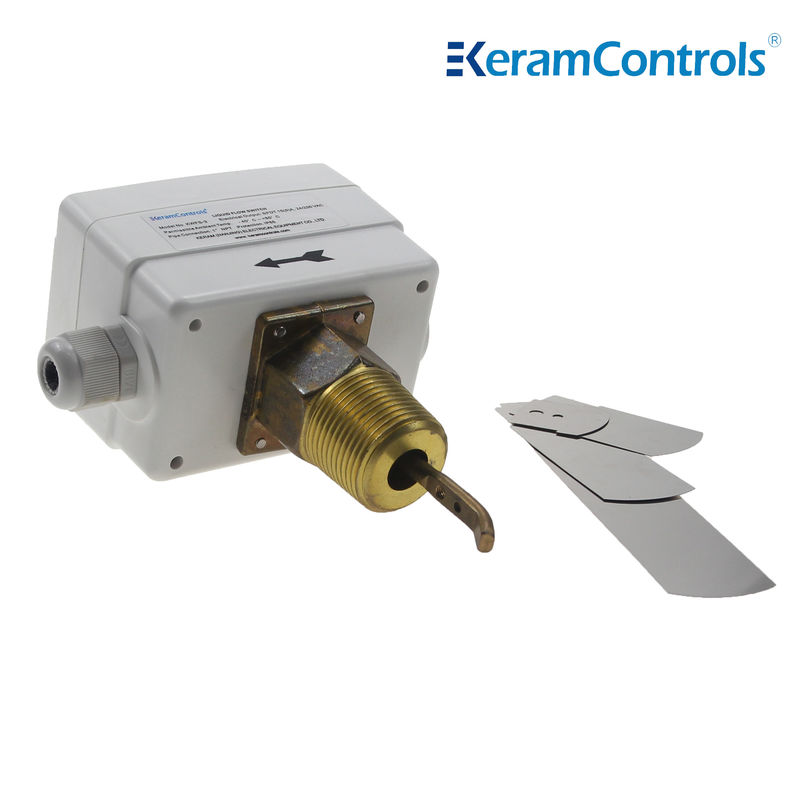

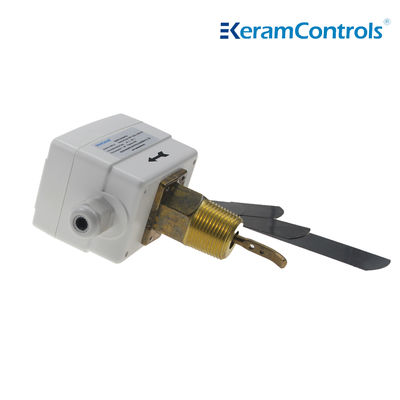

سوئیچ جریان مایع سری KWFS.
سوئیچ پدال جریان مایع سری KWFS، مناسب برای لوله های کارخانه های صنعتی: گرمایش و تهویه مطبوع، سیستم های تبرید و پمپ های حرارتی.کنترل جریان آب و رسانه های معمولی.
پاروها قابل تنظیم هستند تا لوله های سایز 1 تا 8 اینچ را در خود جای دهند.
سوئیچ پدال جریان مایع سری KWFS یک راه حل اقتصادی برای اثبات جریان ارائه می دهد.
کنترل و نظارت بر جریان مایع بویلرها، پمپ ها و غیره تجهیزات گرمایشی، سرمایشی و تهویه مطبوع.
امکانات
● کنترل جریان آب و رسانه های معمولی
● میکرو سوئیچ SPDT بازسازی شده عملکرد سوئیچ قابل اعتماد را تضمین می کند
● رتبه سوئیچ 15(8A)250VAC
● IP65، محفظه کلاس I
● نقطه تنظیم قابل تنظیم است
● دست و پا زدن فولاد ضد زنگ
●مواد برنجی
● حداکثردمای مایع 120 ℃
● حداکثر فشار کاری 13.5Ba
| نوع عملیات | روشن/خاموش، سوئیچ میکرو تک مرحله ای |
| خروجی | SPDT 15(8A) 24/250VAC |
| نرخ های جریان | جدول نرخ جریان را ببینید |
| تنظیم تنظیم سرعت جریان | پیچ داخلی |
| عنصر حسگر | دست و پا زدن |
| برنامه های کاربردی مایع | آب گرم، سرد، چاه، استخر و آب دریا، آب نمک یا اتیلن گلیکول |
| مواد قطعات در تماس با سیال | برنج |
| مواد پارویی | فولاد ضد زنگ |
| دمای مایع | -20℃~120℃ |
| دمای مجاز محیط | -40℃~85℃ |
| رطوبت محیطی مجاز | 10…90٪ RH، غیر متراکم |
| ورودی کابل | اتصالات M18 |
| مسکن | ABS یا PC مقاوم در برابر آتش |
| حفاظت | IP65 |
| رنگ | سفید |
| وزن | 1.0 کیلوگرم |
انواع مدل
| مدل | ارتباط |
| KWFS-1 | 1/2 اینچ -14 NPT |
| KWFS-2 | 3/4 اینچ -14 NPT |
| KWFS-3 | 1 اینچ -11½ NPT |
| اندازه لوله خط (اینچ) | 1 | 1- ¼ | 1-½ | 2 | 2- ¼ | 3 | 4 | 4Z | 5 | 5Z | 6 | 6Z | 8 | 8Z | |
| حداقل جریان | افزایش جریان ①&②متصل شد |
4.2 (1.0) |
5.8 (1.3) |
7.5 (1.7) |
13.7 (3.1) |
17.6 (4.0) |
27.5 (6.2) |
64..7 (14.7) |
35.2 (8.0) |
12.5 (28.4) |
57.01 (12.9) |
90.0 (43.1) |
74.0 (16.8) |
374.7 (85.1) |
204.7 (46.5) |
| کاهش جریان ①&③ متصل است |
2.5 (0.6) |
3.7 (0.8) |
5.0 (1.1) |
13.7 (2.2) |
11.9 (2.7) |
19 (4.3) |
50.1 (11.4) |
26.9 (6.1) |
101.1 (22.9) |
41.0 (9.3) |
158.0 (35.9) |
54.0 (12.3) |
319.7 (72.6) |
170.0 (3806) |
|
| حداکثر جریان | افزایش جریان ①&②متصل شد |
9.2 (2.1) |
13.3 (3.0) |
17.6 (4.0) |
26.9 (6.1) |
30.8 (7.0) |
50.2 (11.4) |
127.6 (29.0) |
81.0 (18.4) |
245.0 (55.6) |
118.0 (18.4) |
374.7 (85.1) |
144.0 (32.7) |
759.5 (172.5) |
415.0 (94.2) |
| کاهش جریان ①&③ متصل است |
8.1 (1.9) |
12.5 (2.8) |
16.3 (3.7) |
25.1 (5.7) |
28.6 (6.5) |
471 (10.7) |
122.0 (27.7) |
76.2 (17.3) |
234.7 (53.3) |
111.0 (25.2) |
359.7 (81.7) |
134.7 (30.6) |
729.6 (165.7) |
400.6 (90.8) |
|
توجه داشته باشید:
① برای نرخ جریان با پسوند "Z"، پدال 6 اینچی باید نصب شود.
② واحد نرخ جریان جدول فوق GPM (m/h) است.
سوئیچ جریان را می توان در هر موقعیتی دور از زانوها یا دریچه گازها با فلش در جهت جریان نصب کرد.اگر لوله عمودی است، محدوده را دوباره کالیبره کنید تا وزن پارو متعادل شود.اگر دستگاه به سمت پایین نصب شده است، مراقب سرباره ها باشید و آن را در لوله ای مستقیم و دور از فیلترها، شیرها و غیره با طول حداقل 5 برابر قطر لوله در بالادست و پایین دست دستگاه قرار دهید.
توجه داشته باشید:
سوئیچ جریان با حداقل حساسیت خود در کارخانه کالیبره شده است. برای افزایش شیر تنظیم، پیچ تنظیم را در جهت عقربه های ساعت بچرخانید. شیر قطع باید ≥ حداقل جریان لازم برای تضمین حفاظت از کارخانه باشد.
| Paddle را نصب کنید | |
| لوله | نه |
| 1" | 1 |
| 11/4" | 1 |
| 11/2" | 1 |
| 2" | 1،2 |
| 21/2" | 1،2 |
| 3" | 1،2،3 |
| 4" | 1،2،3 |
| 4 "Z | 1،2،3،4 |
| 5" | 1،2،3 |
| 5 اینچ Z | 1،2،3،4 |
| 6" | 1،2،3 |
| 6 "Z | 1،2،3،4 |
| 8" | 1،2،3 |
| 8 اینچ Z | 1،2،3،4 |
1 س: زمان تحویل چقدر است؟
A: با توجه به مشخصات و مقدار سفارش شما، به طور کلی 4
روز برای محصولات استاندارد معمولی در 10 عدد.
2 س: آیا سازنده یا شرکت تجاری هستید؟
A: ما تولید کننده با چندین سال تجربه هستیم. ما خود را داریم
خود کارخانه. به بازدید از کارخانه ما خوش آمدید.
3 س: آیا می توانیم از آرم خود در محصولات استفاده کنیم؟
A: بله. ما می توانیم خدمات OEM را ارائه دهیم.
4 س: آیا محصولاتی با گواهی اثبات قبلی دارید؟
A: بله، ما می توانیم گواهی های ایمنی ذاتی و ضد شعله ارائه دهیم.
5 س: گارانتی محصولات شما چیست؟
پاسخ: نرمال 12 ماه است.
