جزئیات محصول:
|
| نام: | سوئیچ جریان مایع | نوع عملیات: | روشن/خاموش، سوئیچ میکرو تک مرحله ای |
|---|---|---|---|
| دمای مایع: | -20℃~120℃ | دمای مجاز محیط: | -40℃~85℃ |
| برجسته کردن: | شیر برقی پنوماتیک,شیر برقی KSV 380 ولت,شیر برقی پنوماتیک KSV CE 24 ولت |
||

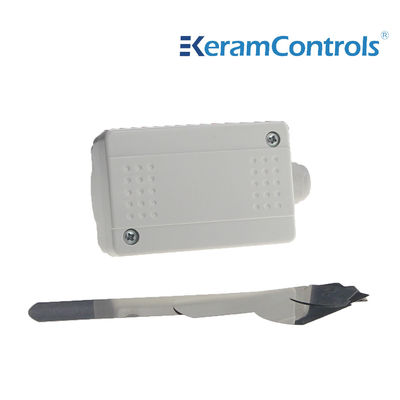

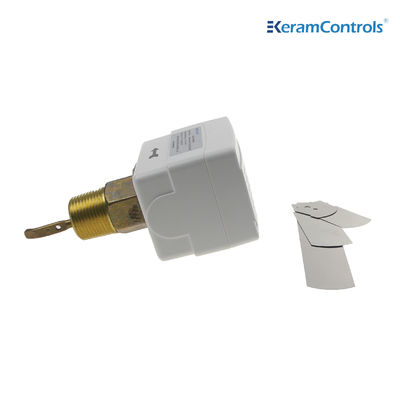

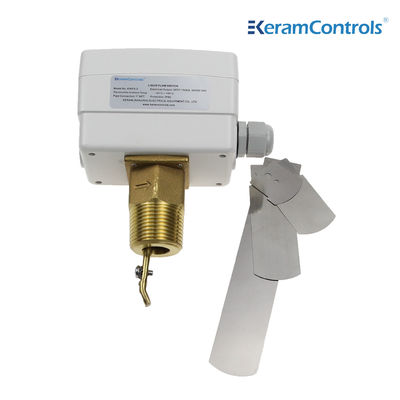

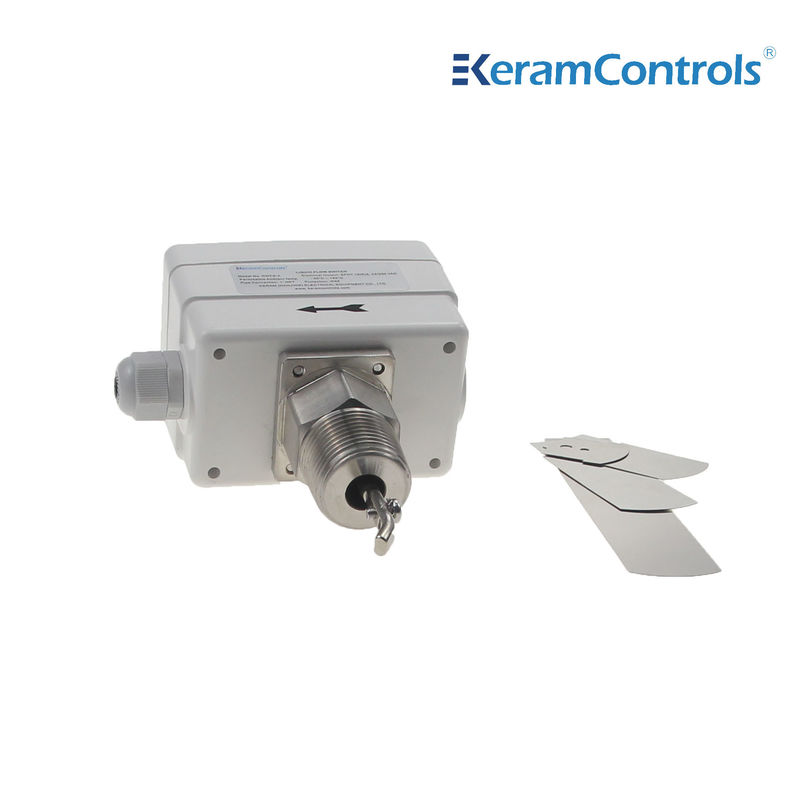

سوئیچ جریان مایع سری KWFS، مناسب برای خطوط لوله در کارخانه های صنعتی: گرمایش و تهویه مطبوع، سیستم های تبرید و پمپ های حرارتی، کنترل جریان آب و رسانه های مایع معمولی.
کنترل و نظارت بر جریان مایع بویلرها، پمپ ها و غیره تجهیزات گرمایشی، سرمایشی و تهویه مطبوع.
امکانات
● کنترل جریان آب و رسانه های معمولی
● میکرو سوئیچ SPDT بازسازی شده عملکرد سوئیچ قابل اعتماد را تضمین می کند
● رتبه سوئیچ 15(8A)250VAC
● IP65، محفظه کلاس I
● نقطه تنظیم قابل تنظیم است
● دست و پا زدن فولاد ضد زنگ
●مواد برنجی
● حداکثردمای مایع 120 ℃
● حداکثر فشار کاری 13.5Ba
| نوع عملیات | روشن/خاموش، سوئیچ میکرو تک مرحله ای |
| خروجی | SPDT 15(8A) 24/250VAC |
| نرخ های جریان | جدول نرخ جریان را ببینید |
| تنظیم تنظیم سرعت جریان | پیچ داخلی |
| عنصر حسگر | دست و پا زدن |
| برنامه های کاربردی مایع | آب گرم، سرد، چاه، استخر و آب دریا، آب نمک یا اتیلن گلیکول |
| مواد قطعات در تماس با سیال | برنج |
| مواد پارویی | فولاد ضد زنگ |
| دمای مایع | -20℃~120℃ |
| دمای مجاز محیط | -40℃~85℃ |
| رطوبت محیطی مجاز | 10…90٪ RH، غیر متراکم |
| ورودی کابل | اتصالات M18 |
| مسکن | ABS یا PC مقاوم در برابر آتش |
| حفاظت | IP65 |
| رنگ | سفید |
| وزن | 1.0 کیلوگرم |
انواع مدل
| مدل | ارتباط |
| KWFS-1 | 1/2 اینچ -14 NPT |
| KWFS-2 | 3/4 اینچ -14 NPT |
| KWFS-3 | 1 اینچ -11½ NPT |
| اندازه لوله خط (اینچ) | 1 | 1- ¼ | 1-½ | 2 | 2- ¼ | 3 | 4 | 4Z | 5 | 5Z | 6 | 6Z | 8 | 8Z | |
| حداقل جریان | افزایش جریان ①&②متصل شد |
4.2 (1.0) |
5.8 (1.3) |
7.5 (1.7) |
13.7 (3.1) |
17.6 (4.0) |
27.5 (6.2) |
64..7 (14.7) |
35.2 (8.0) |
12.5 (28.4) |
57.01 (12.9) |
90.0 (43.1) |
74.0 (16.8) |
374.7 (85.1) |
204.7 (46.5) |
| کاهش جریان ①&③ متصل است |
2.5 (0.6) |
3.7 (0.8) |
5.0 (1.1) |
13.7 (2.2) |
11.9 (2.7) |
19 (4.3) |
50.1 (11.4) |
26.9 (6.1) |
101.1 (22.9) |
41.0 (9.3) |
158.0 (35.9) |
54.0 (12.3) |
319.7 (72.6) |
170.0 (3806) |
|
| حداکثر جریان | افزایش جریان ①&②متصل شد |
9.2 (2.1) |
13.3 (3.0) |
17.6 (4.0) |
26.9 (6.1) |
30.8 (7.0) |
50.2 (11.4) |
127.6 (29.0) |
81.0 (18.4) |
245.0 (55.6) |
118.0 (18.4) |
374.7 (85.1) |
144.0 (32.7) |
759.5 (172.5) |
415.0 (94.2) |
| کاهش جریان ①&③ متصل است |
8.1 (1.9) |
12.5 (2.8) |
16.3 (3.7) |
25.1 (5.7) |
28.6 (6.5) |
471 (10.7) |
122.0 (27.7) |
76.2 (17.3) |
234.7 (53.3) |
111.0 (25.2) |
359.7 (81.7) |
134.7 (30.6) |
729.6 (165.7) |
400.6 (90.8) |
|
توجه داشته باشید:
① برای نرخ جریان با پسوند "Z"، پدال 6 اینچی باید نصب شود.
② واحد نرخ جریان جدول فوق GPM (m/h) است.
سوئیچ جریان را می توان در هر موقعیتی دور از زانوها یا دریچه گازها با فلش در جهت جریان نصب کرد.اگر لوله عمودی است، محدوده را دوباره کالیبره کنید تا وزن پارو متعادل شود.اگر دستگاه به سمت پایین نصب شده است، مراقب سرباره ها باشید و آن را در لوله ای مستقیم و دور از فیلترها، شیرها و غیره با طول حداقل 5 برابر قطر لوله در بالادست و پایین دست دستگاه قرار دهید.
توجه داشته باشید:
سوئیچ جریان با حداقل حساسیت خود در کارخانه کالیبره شده است. برای افزایش شیر تنظیم، پیچ تنظیم را در جهت عقربه های ساعت بچرخانید. شیر قطع باید ≥ حداقل جریان لازم برای تضمین حفاظت از کارخانه باشد.
| Paddle را نصب کنید | |
| لوله | نه |
| 1" | 1 |
| 11/4" | 1 |
| 11/2" | 1 |
| 2" | 1،2 |
| 21/2" | 1،2 |
| 3" | 1،2،3 |
| 4" | 1،2،3 |
| 4 "Z | 1،2،3،4 |
| 5" | 1،2،3 |
| 5 اینچ Z | 1،2،3،4 |
| 6" | 1،2،3 |
| 6 "Z | 1،2،3،4 |
| 8" | 1،2،3 |
| 8 اینچ Z | 1،2،3،4 |
