جزئیات محصول:
|
| نام: | سوئیچ جریان مایع | پشتیبانی سفارشی: | OEM |
|---|---|---|---|
| ضمانتنامه: | 1 سال | گواهی: | CE |
| نوع عملیات: | روشن/خاموش، سوئیچ میکرو تک مرحله ای | خروجی: | SPDT 15(8A) 24/250VAC |
| دمای مایع: | -20℃~120℃ | ||
| برجسته کردن: | محرک شیر توپی الکتریکی 220 ولت,محرک شیر توپی الکتریکی 24 ولت,شیر سه طرفه موتوری NPT |
||

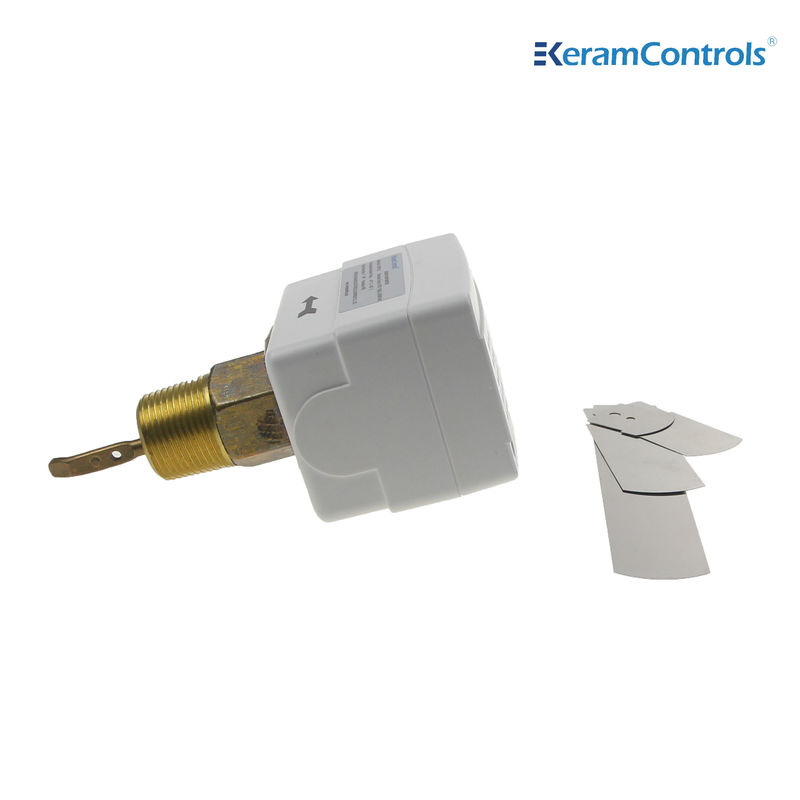

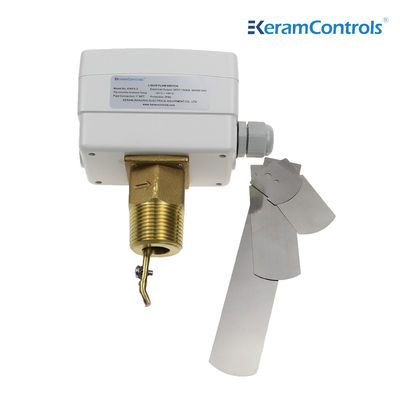

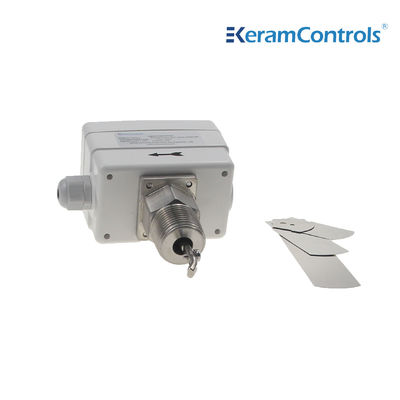

KWFS یک فلوسوئیچ با کلاس حفاظتی IP65 است که در محیط های سخت قابل استفاده است و تماس آن با محیط از جنس برنج است که می تواند عمر مفید تجهیزات را طولانی کند.
کنترل و نظارت بر جریان مایع بویلرها، پمپ ها و غیره تجهیزات گرمایشی، سرمایشی و تهویه مطبوع.
امکانات
● کنترل جریان آب و رسانه های معمولی
● میکرو سوئیچ SPDT بازسازی شده عملکرد سوئیچ قابل اعتماد را تضمین می کند
● رتبه سوئیچ 15(8A)250VAC
● IP65، محفظه کلاس I
● نقطه تنظیم قابل تنظیم است
● دست و پا زدن فولاد ضد زنگ
●مواد برنجی
● حداکثردمای مایع 120 ℃
● حداکثر فشار کاری 13.5Ba
| نوع عملیات | روشن/خاموش، سوئیچ میکرو تک مرحله ای |
| خروجی | SPDT 15(8A) 24/250VAC |
| نرخ های جریان | جدول نرخ جریان را ببینید |
| تنظیم تنظیم سرعت جریان | پیچ داخلی |
| عنصر حسگر | دست و پا زدن |
| برنامه های کاربردی مایع | آب گرم، سرد، چاه، استخر و آب دریا، آب نمک یا اتیلن گلیکول |
| مواد قطعات در تماس با سیال | برنج |
| مواد پارویی | فولاد ضد زنگ |
| دمای مایع | -20℃~120℃ |
| دمای مجاز محیط | -40 ~ 85 ℃ |
| رطوبت محیطی مجاز | 10…90٪ RH، غیر متراکم |
| ورودی کابل | اتصالات M18 |
| مسکن | ABS یا PC مقاوم در برابر آتش |
| حفاظت | IP65 |
| رنگ | سفید |
| وزن | 1.0 کیلوگرم |
انواع مدل
| مدل | ارتباط |
| KWFS-1 | 1/2 اینچ -14 NPT |
| KWFS-2 | 3/4 اینچ -14 NPT |
| KWFS-3 | 1 اینچ -11½ NPT |
| اندازه لوله خط (اینچ) | 1 | 1- ¼ | 1-½ | 2 | 2- ¼ | 3 | 4 | 4Z | 5 | 5Z | 6 | 6Z | 8 | 8Z | |
| حداقل جریان | افزایش جریان ①&②متصل شد |
4.2 (1.0) |
5.8 (1.3) |
7.5 (1.7) |
13.7 (3.1) |
17.6 (4.0) |
27.5 (6.2) |
64..7 (14.7) |
35.2 (8.0) |
12.5 (28.4) |
57.01 (12.9) |
90.0 (43.1) |
74.0 (16.8) |
374.7 (85.1) |
204.7 (46.5) |
| کاهش جریان ①&③ متصل است |
2.5 (0.6) |
3.7 (0.8) |
5.0 (1.1) |
13.7 (2.2) |
11.9 (2.7) |
19 (4.3) |
50.1 (11.4) |
26.9 (6.1) |
101.1 (22.9) |
41.0 (9.3) |
158.0 (35.9) |
54.0 (12.3) |
319.7 (72.6) |
170.0 (3806) |
|
| حداکثر جریان | افزایش جریان ①&②متصل شد |
9.2 (2.1) |
13.3 (3.0) |
17.6 (4.0) |
26.9 (6.1) |
30.8 (7.0) |
50.2 (11.4) |
127.6 (29.0) |
81.0 (18.4) |
245.0 (55.6) |
118.0 (18.4) |
374.7 (85.1) |
144.0 (32.7) |
759.5 (172.5) |
415.0 (94.2) |
| کاهش جریان ①&③ متصل است |
8.1 (1.9) |
12.5 (2.8) |
16.3 (3.7) |
25.1 (5.7) |
28.6 (6.5) |
471 (10.7) |
122.0 (27.7) |
76.2 (17.3) |
234.7 (53.3) |
111.0 (25.2) |
359.7 (81.7) |
134.7 (30.6) |
729.6 (165.7) |
400.6 (90.8) |
|
توجه داشته باشید:
① برای نرخ جریان با پسوند "Z"، پدال 6 اینچی باید نصب شود.
②واحد نرخ جریان جدول فوق GPM (m/h) است.
فلوسوئیچ را می توان در هر موقعیتی دور از زانو یا دریچه گاز و با فلش در جهت جریان نصب کرد.اگر لوله عمودی است، محدوده را دوباره کالیبره کنید تا وزن پارو متعادل شود.اگر دستگاه به سمت پایین نصب شده است، مراقب سرباره ها باشید و آن را در لوله ای مستقیم و دور از فیلترها، شیرها و غیره با طول حداقل 5 برابر قطر لوله در بالادست و پایین دست دستگاه قرار دهید.
توجه داشته باشید:
سوئیچ جریان با حداقل حساسیت خود در کارخانه کالیبره شده است. برای افزایش شیر تنظیم، پیچ تنظیم را در جهت عقربه های ساعت بچرخانید. شیر قطع باید ≥ حداقل جریان لازم برای تضمین حفاظت از کارخانه باشد.
| Paddle را نصب کنید | |
| لوله | نه |
| 1" | 1 |
| 11/4" | 1 |
| 11/2" | 1 |
| 2" | 1،2 |
| 21/2" | 1،2 |
| 3" | 1،2،3 |
| 4" | 1،2،3 |
| 4 "Z | 1،2،3،4 |
| 5" | 1،2،3 |
| 5 اینچ Z | 1،2،3،4 |
| 6" | 1،2،3 |
| 6 "Z | 1،2،3،4 |
| 8" | 1،2،3 |
| 8 اینچ Z | 1،2،3،4 |
