سوئیچ فشار دیفرانسیل KCL
| مدل: | kcl | حداکثر فشار عملیاتی: | 20 بار |
|---|---|---|---|
| گلند کابل: | رشته PG 9 (زنان در بدن) | زندگی: | >106 چرخه تغییر |
| تماس بگیرید: | میکرو سوئیچ SPDT با امتیاز 5a در 250 ولت AC | دمای کاری: | 10 تا 85 |
| حفاظت: | IP54 | ||
| برجسته کردن |
IP54 سوئیچ های فشار فرقی,20 بار سوئیچ های فشار فرقی,نظارت بر سوئیچ dp پمپ در hvac,20 bar Differential Pressure Switches,Monitoring Pump dp switch in hvac |
||

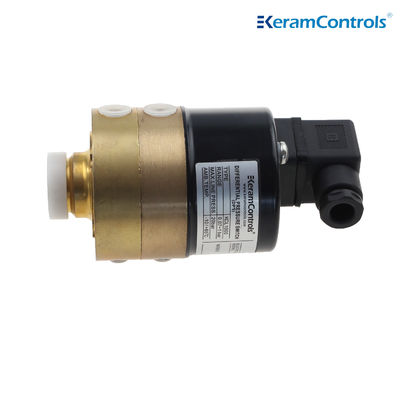

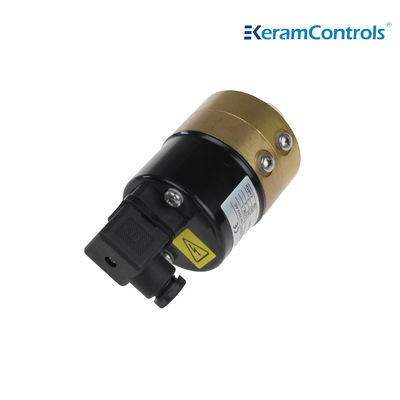

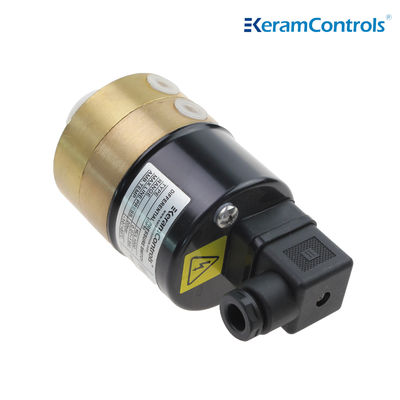

سوئیچ های فشار دیفرانسیل سری KCL فولاد سیاه برای نظارت بر پمپ، جریان دیگ بخار و شرایط فیلتر
توضیحات
سوئیچ فشار دیفرانسیل برای نظارت بر اختلاف فشار مایعات و گازهای خنثی و کمی تهاجمی استفاده می شود. این سوئیچ برای نظارت بر وضعیت پمپ، دیگ بخار، جریان و وضعیت فیلتر کاربرد دارد. هنگامی که جریان یا فشار به شرایط هشدار کاهش یا افزایش می یابد، سیگنال ارسال می کند. طراحی ویژه نصب و تنظیم نقطه سوئیچینگ را آسان می کند.
ویژگی
- حاشیه ایمنی فشار بیش از حد بالا تا 20 بار
- براکت نصب قابل تنظیم
- نقطه سوئیچینگ با پیچ قابل تنظیم به راحتی قابل تنظیم است
- رتبه بندی محفظه IP54
- تاییدیه CE
نصب
- اطمینان حاصل کنید که حداکثر فشار DPS بالاتر از فشار اعمالی باشد
- P1 سمت فشار بالا و P2 سمت فشار پایین است، نمی توان آن را به صورت معکوس نصب کرد
- قبل از برداشتن درپوش، از ایزوله بودن منبع تغذیه الکتریکی اطمینان حاصل کنید
- اطمینان حاصل کنید که سوئیچ الکتریکی DPS دارای رتبه بندی صحیح است
- اطمینان حاصل کنید که ترمینال ها به درستی متصل شده اند و DPS به درستی زمین شده است
- اطمینان حاصل کنید که دمای محیط و فرآیند اعمال شده بر DPS در محدوده -10 تا 85 درجه سانتیگراد باشد
- اطمینان حاصل کنید که DPS در مکانی بدون لرزش نصب شده است
- برای نظارت بر فشار مایع، DPS باید به صورت افقی نصب شود تا اطمینان حاصل شود که دقت اندازه گیری تحت تأثیر گرانش قرار نمی گیرد
- اطمینان حاصل کنید که هیچ رسوبی وارد سنسور نمی شود
- اطمینان حاصل کنید که هیچ شیر بین نقاط سنجش وجود ندارد
- تنظیم نقطه سوئیچینگ با پیچ گوشتی توسط پیچ تنظیم
- کل سیستم را تست کنید
ابعاد ( میلی متر )
|
شماره نوع |
KCL250 KCL1000 |
KCL4000 |
| A | 29.0 میلی متر | 40.5 میلی متر |
| B | 18.5 | 31.5 |
| C | 378 | 43.0 |
| D | 76.0 | 81.0 |
| E | 18.8 | 21.5 |
| F | 133.5 | 139.0 |
مشخصات (میلی متر)
| نوع | محدوده فشار | هیسترزیس |
| KCL250 | 40 تا 250 میلی بار | 25 میلی بار |
| KCL1000 | 0.07 تا 1 بار | 50 میلی بار |
| KCL4000 | 0.2 تا 4 بار | 100 میلی بار |
| حداکثر فشار عملیاتی | 20 بار | |
| گلند کابل | رزوه PG 9 (مادگی در بدنه) | |
| کنتاکت | میکروسوئیچ SPDT با رتبه 5 آمپر در 250 ولت AC | |
| عمر | >106 چرخه سوئیچینگ | |
| مواد | بدنه | برنج |
| پوشش | فولاد با رنگ آمیزی پودری | |
| دیافراگم | EPDM | |
| اتصال فشار |
رزوه مادگی G1/8"(DIN 259),1/8" BSP (P1>P2) محفظه |
|
| رتبه بندی محفظه | IP54 | |
| دمای کاری | -10 تا 85 درجه سانتیگراد | |
| ابعاد (ارتفاع*طول*عرض) | 133.5x675x67.5 میلی متر، 139x675x67.5 میلی متر | |
| وزن | 1100 گرم، 1320 گرم | |
سوالات متداول
1 پرسش: زمان تحویل چقدر است؟
پاسخ: بسته به مشخصات و مقدار سفارش شما، معمولاً 4
روز برای محصولات استاندارد معمولی کمتر از 10 عدد.
2 پرسش: آیا شما تولید کننده یا شرکت بازرگانی هستید؟
پاسخ: ما تولید کننده با سالها تجربه هستیم. ما کارخانه خود را داریم. به بازدید از کارخانه ما خوش آمدید.
3 پرسش: آیا می توانیم از لوگوی خود بر روی محصولات استفاده کنیم؟
پاسخ: بله. ما می توانیم خدمات OEM را ارائه دهیم.
4 پرسش: آیا محصولاتی با گواهینامه ضد انفجار دارید؟
پاسخ: بله، ما می توانیم گواهینامه های ایمنی ذاتی و ضد انفجار را ارائه دهیم.
5 پرسش: گارانتی محصولات شما چیست؟
پاسخ: معمولاً 12 ماه است.
6 پرسش: وسیله حمل و نقل چیست؟
پاسخ: اکسپرس مانند TNT، Fedex، DHL، UPS، یا لجستیک با نشانگر.
